マイコン評価KIT(ルネサス エレクトロニクス製 All Flash マイコン搭載)
FL-850/FG4-S

FL-850/FG4-S   (CPU直付け版) ※1 販売終了

概要

FL-850/FG4は自動車用ボディ・アプリケーションに向いているV850E2/FG4を評価できるボードです。特にシリアル・インタフェース(CAN、FlexRay)等は次の機能を搭載しています。

  • FlexRay
  • CAN 2ch
  • UARTによるLCDへの文字表示やUSB、RS-232C通信
  • Nexusデバッグ・コネクタ

構成

CPUボードとベースボードの2枚で構成しています。
CPUボード単体でも使用できます。

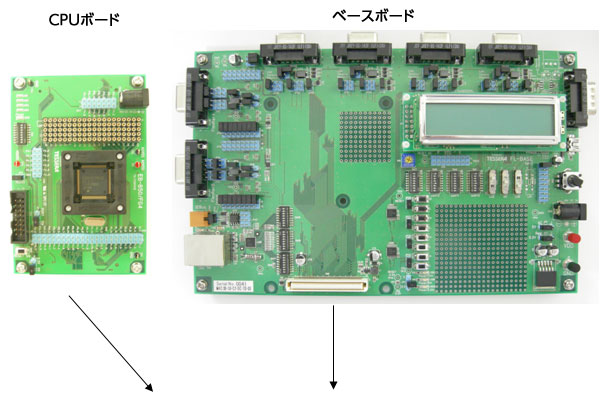

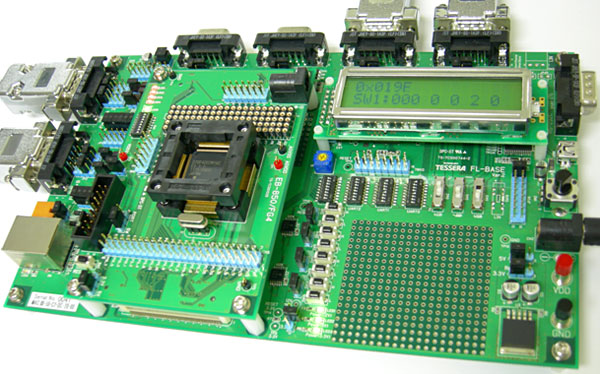

FL-850/FG4構成
FL-850/FG4構成

仕様

製品名 FL-850/FG4-S
CPU ルネサス エレクトロニクス V850E2/FG4
(uPD70F3548M1GC or uPD70F4000M1GC or uPD70F3549M1GC or uPD70F4001M1GC or uPD70F3550M1GC or uPD70F4002M1GC)
CPU周波数 80MHz(Max)
インタフェース CPUボード
  • Nexusデバッグ・コネクタ(16pin)
ベースボード
  • FlexRay
  • CAN 4ch(V850E2/FG4で使用できるのは2ch)
  • RJ45コネクタ(10Base-T/100Base-TX) (使用不可:部品未実装)
  • IEBus(使用不可:部品未実装)
  • RS-232C
  • USB(バーチャルCOMポート)
その他周辺機能 CPUボード
  • A/D端子に接続できるフィルタ回路
  • 電流測定用ジャンパピン
ベースボード
  • UART通信による搭載LCDへの文字表示
  • チャタリング防止回路付きプッシュ・スイッチ
  • 可変抵抗によるマイコンA/D端子へのアナログ電圧印可
外形寸法 CPUボード:72 x 107 (mm)
ベースボード:210 x 133 (mm)
付属品 ACアダプタ(Input:100~240V, Output:+5V)
E1接続用変換コネクタ、など

対応エミュレータ

  • QB-V850MINIL (ルネサス エレクトロニクス製)
  • E1 (ルネサス エレクトロニクス製)

対応フラッシュ・プログラマ

  • PG-FP5(ルネサス エレクトロニクス製)

単品での購入も可能です。

CPUボード

  • EB-850/FG4-S (CPUソケット版)
    標準価格 ¥ 100,000 (税抜)

ベースボード

  • FL-BASE
    標準価格 ¥ 65,000 (税抜)

オプション

FlexRayケーブル (両端D-Sub9pinオス・コネクタ 0.5m)
  • FL-D9PP05
    標準価格 ¥ 2,000 (税抜)
