お客様のニーズを実現するために、経験豊富なエンジニアが、製品開発のお手伝いを致します。
組込みシステムのハードウェアとソフトウェア、また試作/量産まで当社で対応致します。
変化の速い組込み業界のニーズに対応すべく、豊富なMCU、及びペリフェラルの開発実績から、お客様のシステムに応じた対応・提案が可能です。
高速デジタル設計、アナログ設計、デジタル・アナログ混在設計なども、有識エンジニアによるプロジェクト体制により可能です。

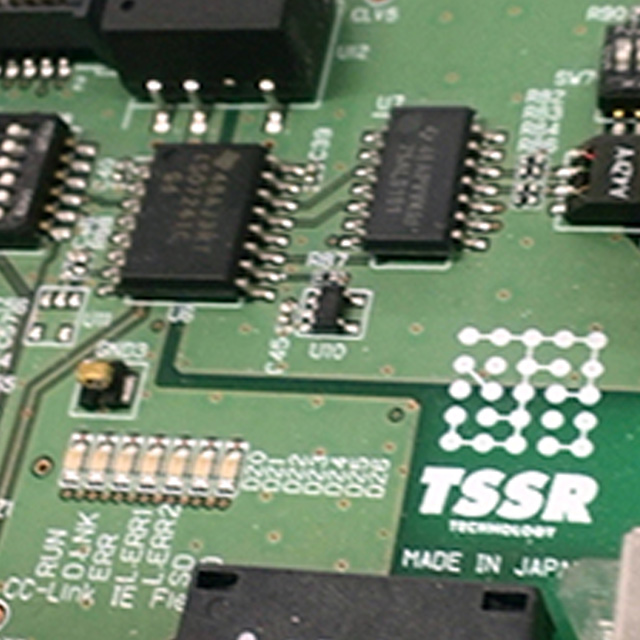

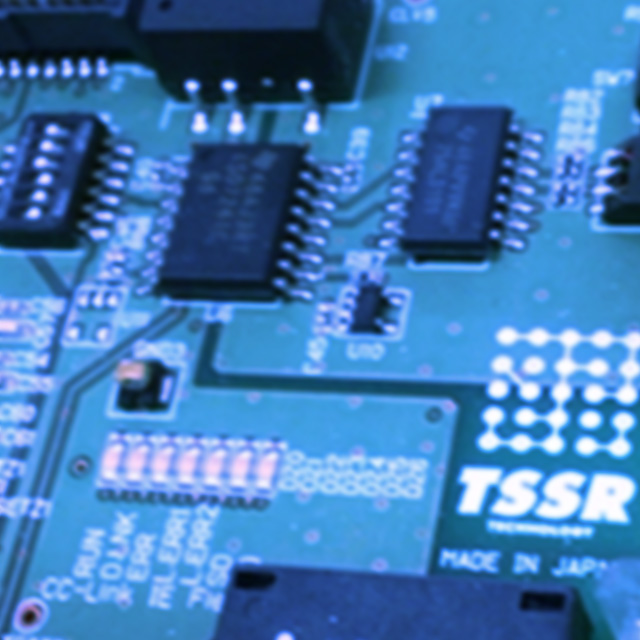

ハードウェア開発として回路設計エンジニアと基板設計エンジニアが、検討しながら開発を行う事で、高速伝送路特性、アナログ特性の問題を随時解決しています。。
組込みシステムファームウェア/ドライバーなどの開発を行っています。

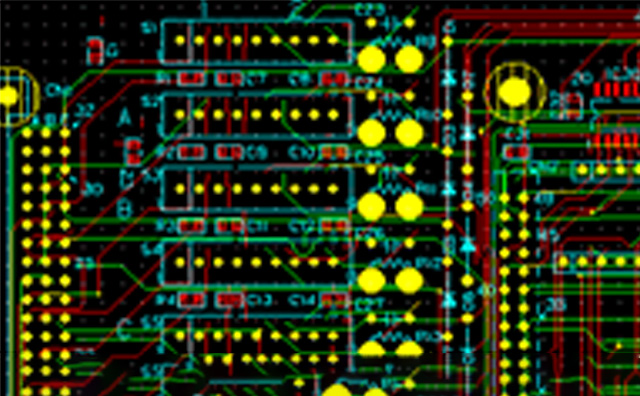

プリント基板のアートワーク設計をしています。
各種CADツールに対応。シミュレーションを使用した高周波設計、EMI対策をしています(部品配置・配線方法の最適化トポロジー解析、Dumper抵抗、終端抵抗割付、キャパシタの最適化、インピーダンスマッチング、電源・GND共振解析、EMI対策チェック)。

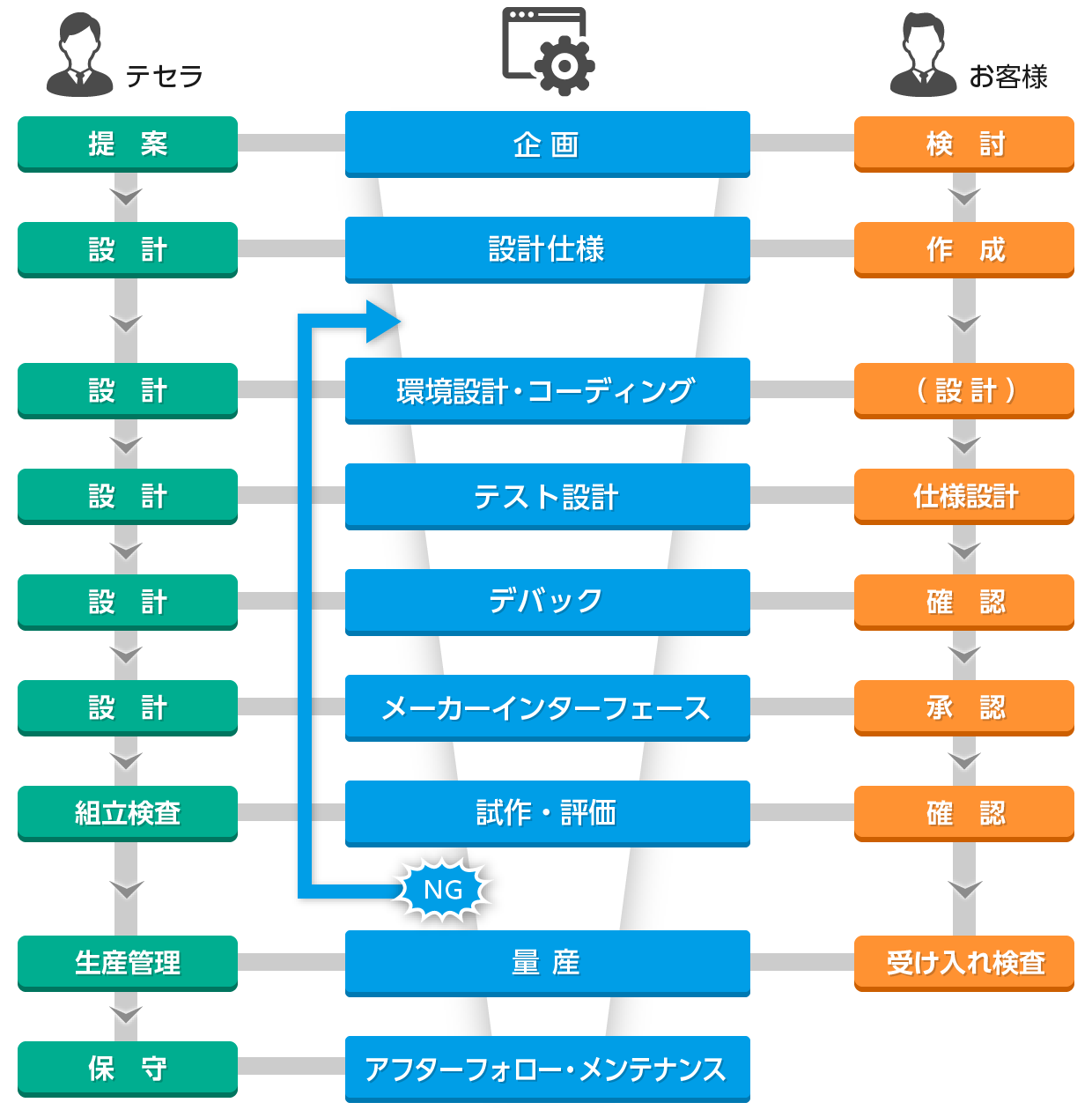

お客様の企画から仕様検討、HW/SW設計、試作製造/評価、量産に至る工程を自社内で対応/管理
お客様の要件に沿った製品開発フローを提案します。
