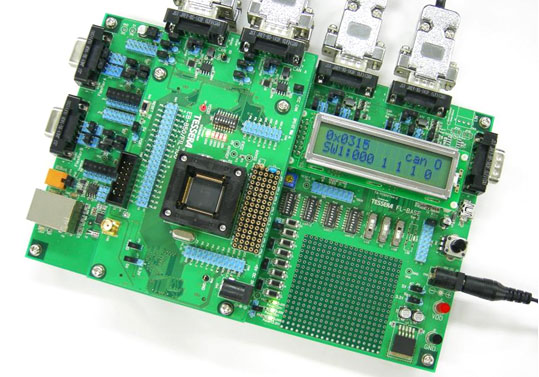

商品写真

マイコン評価KIT FL-850/F1L-100-S

FL-850/F1L-100-S  (CPUソケット版) ※1 在庫限り
標準価格 ¥130,000 (税込 ¥143,000)

CF-850/F1K-100-S をご利用下さい。(RH850/F1Lも評価できます)

本製品は弊社のオンラインショップでは販売しておりません。
ご購入の際は、ルネサス エレクトロニクス半導体製品の販売特約店へお問い合わせください。

※1:CPUソケット版にはマイコンは付属していません。

概要

FL-850/F1L-100は自動車電装のボディアプリケーション用に設計されたシングルチップマイコンRH850/F1Lを評価できるボードです。特にシリアル・インタフェース(CAN、UART)等は次の機能を搭載しています。

  • CAN 3 ch
  • UARTによるLCDへの文字表示やUSB、RS-232C通信
  • Nexusデバッグ・コネクタ

FL-850/F1Lで動作するAUTOSAR OSのオープンソースがTOPPERSプロジェクトで公開されました。
TOPPERS/ATK2カーネル簡易パッケージ
TOPPERS/ATK2とは

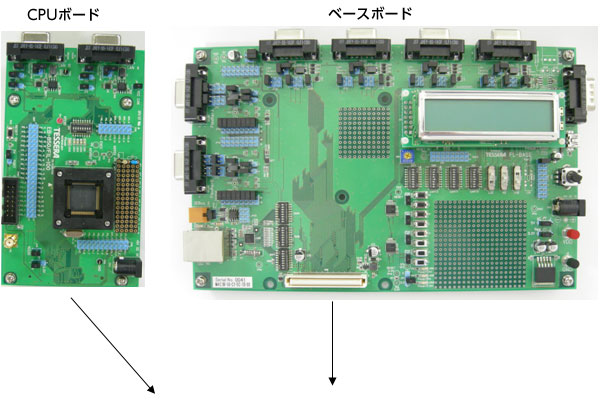

構成

CPUボードとベースボードの2枚で構成しています。
CPUボード単体でも使用できます。

FL-850/F1L-100構成
FL-850/F1L-100構成

仕様

製品名 FL-850/F1L-100-S
CPU ルネサス エレクトロニクス
RH850/F1L(100pin LQFP Package)
CPU周波数 80MHz(Max)
インタフェース CPUボード
  • Nexusデバッグ・コネクタ(14pin/1pin)
ベースボード
  • FlexRay(使用不可:部品未実装)
  • CAN 3ch
  • RJ45コネクタ(10Base-T/100Base-TX) (使用不可:部品未実装)
  • IEBus(使用不可:部品未実装)
  • RS-232C
  • USB(バーチャルCOMポート)
その他周辺機能 CPUボード
  • A/D端子に接続できるフィルタ回路
  • 電流測定用ジャンパピン
ベースボード
  • UART通信による搭載LCDへの文字表示
  • チャタリング防止回路付きプッシュ・スイッチ
  • 可変抵抗によるマイコンA/D端子へのアナログ電圧印可
外形寸法 CPUボード:77 x 133 (mm)
ベースボード:210 x 133 (mm)
付属品 ACアダプタ(Input:100~240V, Output:+5V)

対応エミュレータ

  • E1エミュレータ/E2エミュレータ (ルネサス エレクトロニクス製)

対応フラッシュ・プログラマ

  • E1エミュレータ/E2エミュレータ (ルネサス エレクトロニクス製)
  • PG-FP6(ルネサス エレクトロニクス製)

単品での購入も可能です。

CPUボード

  • EB-850/F1L-100-S (CPUソケット版) ※1
    標準価格 ¥ 70,000 (税抜)

ベースボード

  • FL-BASE
    標準価格 ¥ 65,000 (税抜)
