マイコン評価KIT CF-850/F1K-100-S｜RH850 評価ボード｜製品情報

マイコン評価KIT　CF-850/F1K-100-S

CF-850/F1K-100-S　 (CPUソケット版)　※1
標準価格　¥107,000　(税込 ¥117,700)

本製品は弊社のオンラインショップでは販売しておりません。
ご購入の際は、ルネサスエレクトロニクス半導体製品の販売特約店へお問い合わせください。
※1：CPUソケット版にはマイコンは付属していません。

CF-850/F1K-100は自動車電装のボディアプリケーション用に設計されたシングルチップマイコンRH850/F1K、RH850/F1KM-S1とRH850/F1Lを評価できるボードです。特にシリアル・インタフェース(CAN、LIN、UART)等は次の機能を搭載しています。

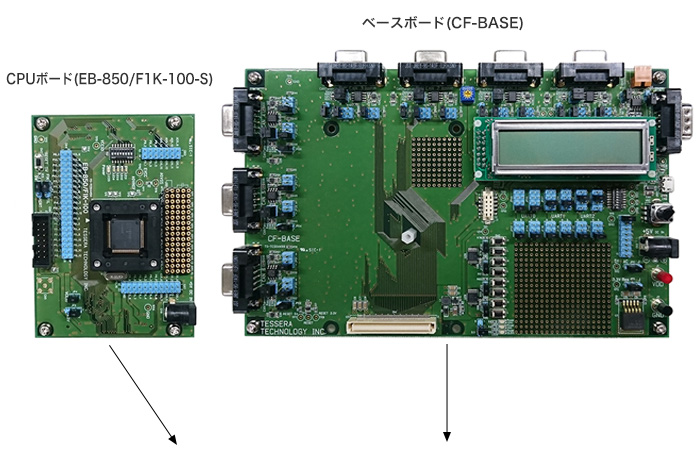

CPUボードとベースボードの２枚で構成しています。
CPUボード単体でも使用できます。

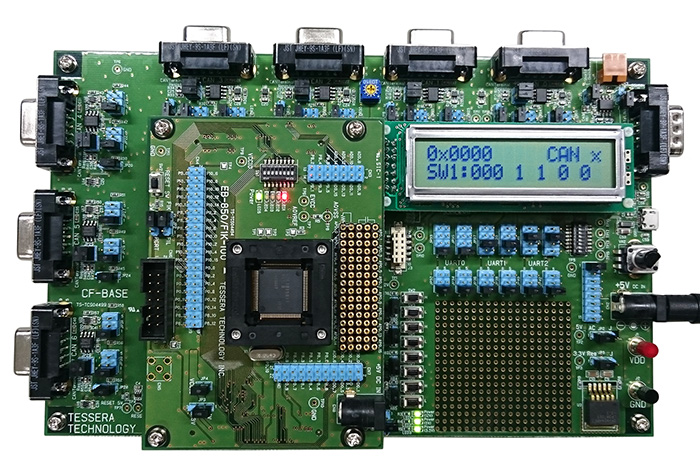

CF-850/F1K-100構成

製品名	CF-850/F1K-100-S
CPU	ルネサスエレクトロニクス RH850/F1K(100pin LQFP Package) RH850/F1KM-S1(100pin LQFP Package) RH850/F1L(100pin LQFP Package)
CPU周波数	120MHz(Max) 16MHzの水晶発振子をソケット実装
インタフェース	CPUボード Nexusデバッグ・コネクタ(14pin) ベースボード CAN 7ch (TJA1044GT) ※使用可能ch数は搭載CPUの仕様による LIN 1ch (TJA1020T) RS-232C (MAX3232) USB(バーチャルCOMポート) (FT230XQ)
その他周辺機能	CPUボード A/D端子に接続できるフィルタ回路電流測定用ジャンパピン GPIO接続のLED ×4 GPIO接続のDip Switch ×3 マイコン端子観測用ピンヘッダベースボード UART通信による搭載LCDへの文字表示チャタリング防止回路付きプッシュ・スイッチ可変抵抗によるマイコンA/D端子へのアナログ電圧印可
外形寸法	CPUボード：77 x 107 (mm) ベースボード：210 x 133 (mm)
付属品	ACアダプタ(Input:100～240V, Output:+5V)

単品での購入も可能です。
