MB-RX604S-01 販売終了 ( MB-RX604S-02 をご使用ください)
MB-RX604S-01(ECTBU) 販売終了（使用部品が製造中止のため）
※RFドライバ単体、Wi-SUN対応のMAC/IPスタック、RF特性評価プログラムはルネサス エレクトロニクス社にお問合せください。
| 製品名 (製品型番) | MB-RX604S-01 |
|---|---|
| マイクロコントローラ | ルネサス エレクトロニクス製RX63N(R5F563NEDDFP) |
| 内蔵メモリ | フラッシュメモリ２Mバイト、RAM 256Kバイト |
| 動作周波数 | 96MHz メインクロック発振周波数 ：12MHz サブクロック発振周波数：32.768KHz |
| RFトランシーバ | ルネサス エレクトロニクス製RFトランシーバ (RAA604S00) F1D(GFSK) , 920.7 - 927.9MHz(200kHz 間隔, 37 channel) , 100kbps |
| 拡張RAM | 1Mバイト (16bit Bus) |
| RF コネクタ | SMA connector x2 (受信ダイバシティー対応) |
| アンテナ | 1/4λ (V) Monopole antenna 2本 Omnidirectional radiation pattern |
| LED | Power LED General purpose LED x 4 |
| ディップ・スイッチ | GPIO 4bit |
| プッシュ・スイッチ | リセット |
| Ethernet | RJ45 connector （SMSC : LAN8720A） |

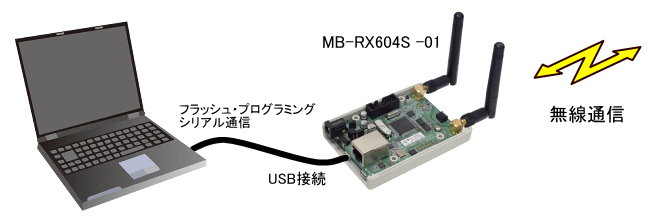

| USB (Micro B) | RX63N内蔵USB (Host/Function) x 1 USB - UART interface x 1 (バーチャルCOMポート接続をフラッシュ・プログラミングあるいはUART通信で排他使用) |
| PMOD インターフェイス |
I/F 12pin HOST Type 2A（コネクタ未実装） |
| 供給電圧／内部動作電圧 | 5.0V ／ 3.3V |
| 対応ホストPC OS | Windows 7/8.1/10 |
| 対応ホストPC接続 | USB 2.0、インターネット回線 (CS＋ダウンロードのため) |
| 寸法 | 61 × 83 (WxH mm) |
| サンプル ソフトウェア |
無線APIライブラリ(Simple RF API)を使用したサンプルプログラム (無線チャットプログラム) |
| 付属品 | MB-RX604S-01 アンテナ 2本 ACアダプタ（+5V） USBケーブル クランプフィルタ 3個 ケース付属品 ※ サンプルプログラム、APIドキュメント、回路図等は専用Webよりダウンロード |

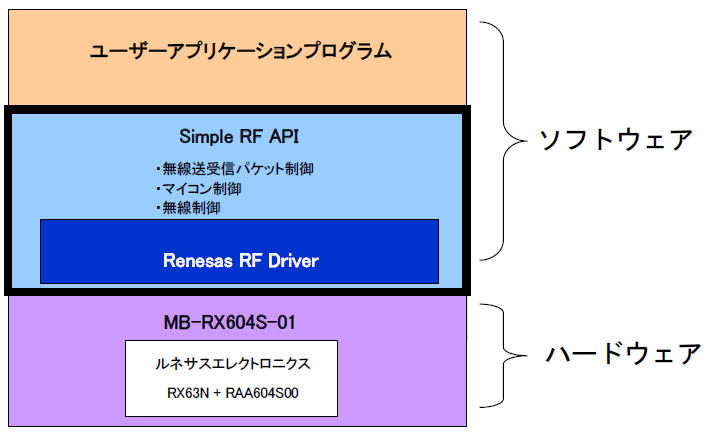

"Simple RF API"は、最小限の記述で技術基準適合に合致した無線通信を行える、上位層搭載可能な小型軽量のAPI関数郡です。
無線通信ライブラリ "Simple RF API"を使用したテキストチャットプログラムが付属しています。
