  4. ルネサス RX63N + RAA604S00:MB-RX604S-02
商品写真

ルネサス RX63N + RAA604S00:MB-RX604S-02

技術基準適合証明取得品
標準価格 ¥31,800 (税込 ¥34,980)

ダイレクト販売 「chip 1 stop」で購入

概要

  • ルネサス エレクトロニクス製32bitマイコンRX63N及び RFトランシーバ RAA604S00を搭載。
  • 920MHz帯 Sub-GHz無線ソリューション開発評価キットです。
  • ルネサス エレクトロニクス社製統合開発環境 CS+とE1エミュレータ(別売)を使用してアプリケーションプログラム開発ができます。
  • 無線通信が簡単にできるSimple RF API Type2が付属しています。

※RFドライバ単体、Wi-SUN対応のMAC/IPスタック、RF特性評価プログラムはルネサス エレクトロニクス社にお問合せください。

※AIF認証試験等に使用するBルート標準器対応FWが書き込まれたMB-RX604S-01(ECTBU)は使用部品が製造中止となったため販売を終了しています。

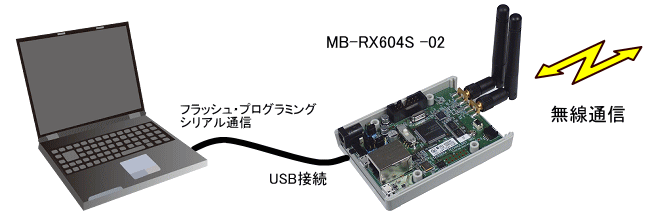

接続例

接続例

仕様

製品名 (製品型番) MB-RX604S-02
マイクロコントローラ ルネサス エレクトロニクス製RX63N(R5F563NEDDFP)
内蔵メモリ フラッシュメモリ2Mバイト、RAM 256Kバイト
動作周波数 80MHz
メインクロック発振周波数 :16MHz
サブクロック発振周波数:32.768KHz
RFトランシーバ ルネサス エレクトロニクス製RFトランシーバ (RAA604S00)
F1D(GFSK) , 920.7 - 927.9MHz(200kHz 間隔, 37 channel) , 100kbps
拡張RAM 1Mバイト (16bit Bus)
RF コネクタ SMA connector x2
(受信ダイバシティー対応)
アンテナ 1/4λ (V) Monopole antenna 2本
Omnidirectional radiation pattern
LED Power LED
General purpose LED x 4
ディップ・スイッチ GPIO 4bit
プッシュ・スイッチ リセット
Ethernet RJ45 connector (SMSC : LAN8720A)
USB (Micro B) RX63N内蔵USB (Host/Function) x 1
USB - UART interface x 1 (バーチャルCOMポート接続をフラッシュ・プログラミングあるいはUART通信で排他使用)
PMOD
インターフェイス
I/F 12pin HOST Type 2A(コネクタ未実装)
供給電圧/内部動作電圧 5.0V / 3.3V
対応ホストPC OS Windows 7/8.1/10
対応ホストPC接続 USB 2.0、インターネット回線 (CS+ダウンロードのため)
寸法 61 × 82 (WxH mm)
サンプル
ソフトウェア
無線APIライブラリ(Simple RF API Type2)を使用したサンプルプログラム
(無線チャットプログラム)
付属品 MB-RX604S-02
アンテナ 2本
ACアダプタ(+5V)
USBケーブル
クランプフィルタ 2個
ケース付属品
※ サンプルプログラム、APIドキュメント、回路図等は専用Webよりダウンロード

ソフトウェア解説

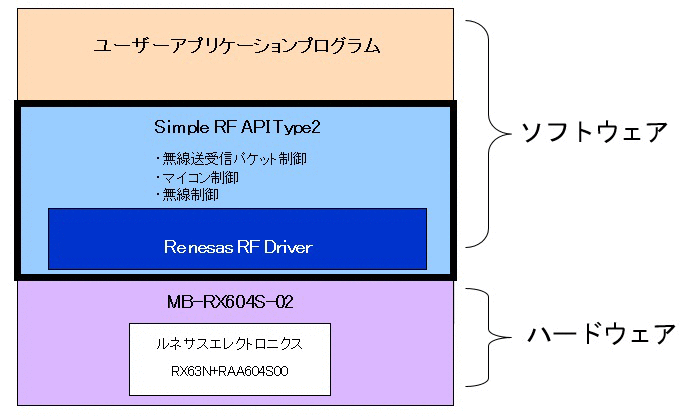

無線通信ライブラリ “Simple RF API Type2”

"Simple RF API Type2"は、最小限の記述で技術基準適合に合致した無線通信を行える、上位層搭載可能な小型軽量のAPI関数郡です。

  • IEEE802.15.4/gに準拠しているルネサス社製RFドライバを使用。
  • キャリアセンスや送信総和時間、送信間隔等の電波法に準拠した制御をAPI側でおこなっているため、簡単に無線の送受信に対応したプログラム開発ができます。

無線通信ライブラリ Simple RF API


サンプルプログラム

無線通信ライブラリ "Simple RF API Type2"を使用したテキストチャットプログラムが付属しています。
