オープン価格
在庫限り

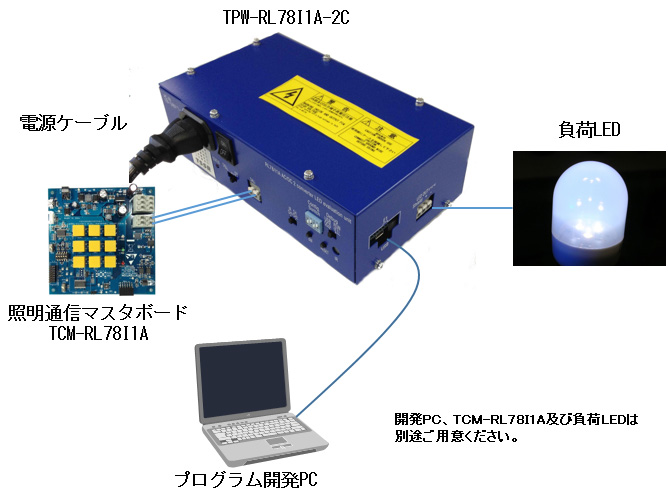

本ボードはDALI通信に対応した非絶縁2コンバータタイプのLED電源評価装置です。
RL78/I1Aの機能を用いて、PFC（力率改善）制御や、LEDの調光制御に必要なBuckコンバータ制御を行うことが出来ます。DALIを初め赤外線, スイッチなどの様々な調光インタフェースを搭載しています。
ルネサスエレクトロニクスが提供するソフトウェア自動生成ツールAppliletEZ for HCDに対応していますので、お客様の仕様に合わせてソフトウェアを変更することが可能です。特長についてはルネサスエレクトロニクスの特設ページもご覧ください。
https://www.renesas.com/jp/ja/solutions/building-automation/lighting-system/light-based.html
| 製品名 | TPW-RL78I1A-2C |
|---|---|
| 搭載CPU | ルネサスエレクトロニクス製 RL78/I1A(R5F107DE) Flash ROM 64KB, RAM 4KB 動作周波数 32MHz(PWMタイマ等64MHz) 電源制御タイマ(PFC, DC/DC) コンパレータ 6ch, コンパレータ用内部基準電圧 3ch, PGA搭載 |
| インタフェース | DALI通信I/F 赤外線通信I/F |
| デバッグ インタフェース |
USB I/F (Mini-B Type) E1エミュレータ I/F |
| 対応エミュレータ | ルネサスエレクトロニクス E1エミュレータ |
| 電源電圧 | AC100[V]～240[V]（50[Hz]／60[Hz]） |
| LED出力 | LED電力 max. 50W LED Vf max. 200V LED電流 max. 250mA |
| 本体寸法 | 190.4×110.6×63.8 mm (W × D × H) |
| USBドライバ対応OS | Windows7 (32bit版/64bit版) Windows8.1 (32bit版/64bit版) Windows10(32bit版/64bit版) |
| 付属品 | TPW-RL78I1A-2C本体 電源ケーブル USBケーブル (Mini-B Type) |

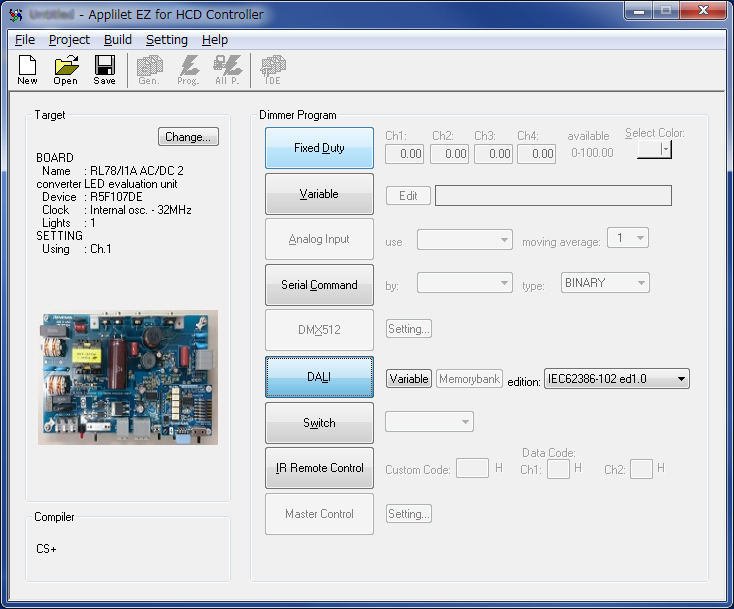

Applilet EZ for HCDは、 LED照明用のサンプルソフトウェアを自動的に生成し、装置上のマイコンに書き込みできるツールです。
下記のリンクよりユーザーズマニュアルをダウンロードしてください。
ユーザーズマニュアル TPW-RL78I1A-2Cユーザーズマニュアル
下記のリンクよりUSBドライバがダウンロード可能です。
使用方法はユーザーズマニュアルをご覧ください。
USBドライバ USBドライバ
・ソフトウェア自動生成ツールApplilet EZ for HCD
下記URLよりダウンロードできます。使用方法は、開発ツールのユーザーズマニュアルをご覧ください。
https://www.renesas.com/jp/ja/products/software-tools/tools/code-generator/applilet-ez-for-hcd.html
