商品写真

RL78/I1A照明通信マスタ評価ボード(ルネサスエレクトロニクス製RL78/I1A搭載)
TCM-RL78I1A

標準価格 ¥25,000 (税込 ¥27,500)
販売終了

本製品は、日本国内のみ使用可能です。海外でのご使用をご検討の場合は、ルネサス エレクトロニクス様へお問い合わせください。

※製品ご購入のお客様へ
ファームウェアが更新されました。ご確認をお願いします。

概要

本ボードはDALI, DMX512, 赤外線通信のマスタ機能の開発評価を行うことができるボードです。ルネサスエレクトロニクスが提供するソフトウェア自動生成ツールApplilet EZ for HCDに対応していますので、お客様の仕様に合わせてソフトウェアを変更することが可能です。
DALI,DMX512マスタコントローラGUIにより、PCから制御する方式とスタンドアロンで動作する方式を選択可能です。スタンドアロン動作では、Applilet EZ for HCDにて、予め選択したDALI, 赤外線通信のコマンドを送信することができます。
特長についてはルネサスエレクトロニクスの特設ページもご覧ください。
https://www.renesas.com/jp/ja/solutions/building-automation/lighting-system/light-based.html

接続例

TCM-RL78I1A接続例

仕様

製品名 TCM-RL78I1A
搭載CPU ルネサスエレクトロニクス製 RL78/I1A(R5F107DE)
Flash ROM64KB, RAM 4KB
動作周波数 32MHz(PWMタイマ等64MHz)
インタフェース DALI通信I/F
DMX512通信I/F
赤外線通信I/F
PMOD
調光スイッチ×9ch
デバッグ
インタフェース
USB I/F (Mini-B Type)
E1エミュレータ I/F
対応エミュレータ ルネサスエレクトロニクス E1エミュレータ
電源電圧 DC5V±10%
本体寸法 120 × 120 mm (W × D)
USBドライバ対応OS Windows7 (32bit版/64bit版)
Windows8.1 (32bit版/64bit版)
Windows10(32bit版/64bit版)
付属品 TCM-RL78I1A本体
USBケーブル (Mini-B Type)
ネジ/スペーサ 各4個

ソフトウェア解説

開発ツール

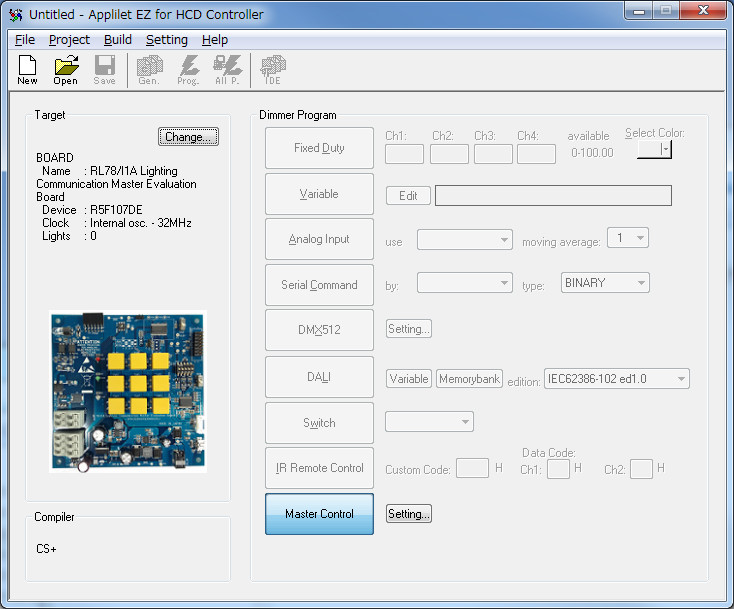

ソフトウェア自動生成ツールApplilet EZ for HCD

Applilet EZ for HCDは、 LED照明用のサンプルソフトウェアを自動的に生成し、装置上のマイコンに書き込みできるツールです。

ソフトウェア自動生成ツールApplilet EZ for HCD

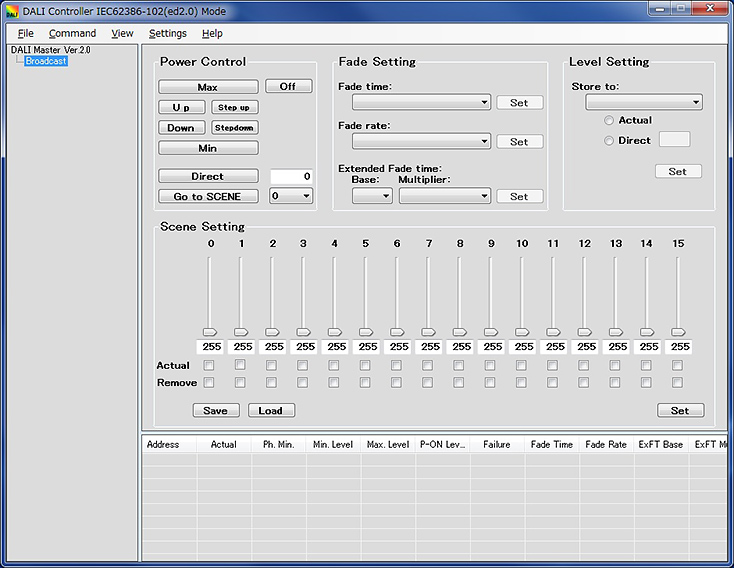

DALI マスタコントローラ GUI

照明通信マスタ評価ボードを介して、DALI規格に従った通信ができるルネサスエレクトロニクスが提供するGUI(Graphical User Interface)ソフトウェアです。
調光レベルを操作するコマンド(Arc power control commands)、 スレーブの設定値を変更するコマンド(Configulation commands)、 スレーブの状態を確認するコマンド(Query commands)など、各種コマンドを送信することが可能です。

DALI マスタコントローラ GU

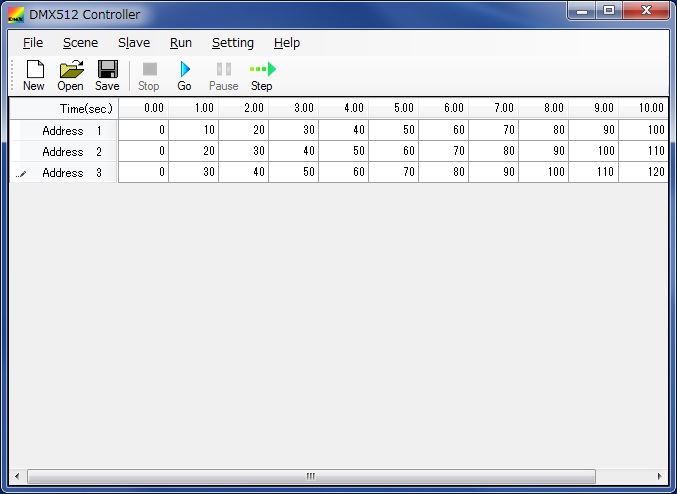

DMX512 マスタコントローラ GUI

照明通信マスタ評価ボードを介して、DMX512規格に従った通信が できるルネサスエレクトロニクスが提供するGUI(Graphical User Interface)ソフトウェアです。
送信するデータを最大512個スロット分用意することが可能です。
CSV形式のデータ読み出し/保存に対応しています。

DMX512 マスタコントローラ GUI

ユーザーズマニュアル、USBドライバダウンロード、ファームウェアダウンロード、開発ツールダウンロード

ユーザーズマニュアル

下記のリンクよりユーザーズマニュアルをダウンロードしてください。

ユーザーズマニュアル TCM-RL78I1Aユーザーズマニュアル


USBドライバ

下記のリンクよりUSBドライバがダウンロード可能です。
使用方法はユーザーズマニュアルをご覧ください。

USBドライバ USBドライバ


ファームウェア

下記のリンクよりファームウェア(HEXファイル)がダウンロード可能です。

2018年以前にご購入の場合、古いファームウェアの可能性がありますのでファームウェア
アップデートを実施していただきますようお願い申し上げます。アップデートの方法は、
ユーザーズマニュアルをご覧下さい。

ファームウェア ファームウェア 2017/12/6 Update


開発ツール

・ソフトウェア自動生成ツールApplilet EZ for HCD
下記URLよりダウンロードできます。使用方法は、開発ツールのユーザーズマニュアルをご覧ください。
https://www.renesas.com/jp/ja/products/software-tools/tools/code-generator/applilet-ez-for-hcd.html
