現場でそのまま使える
ターゲットの電源投入をきっかけに書き込み開始。PCを持ち込めない現場にも対応できます。
ターゲットの電源投入をきっかけに書き込み開始。PCを持ち込めない現場にも対応できます。
2MByteのHEXファイルを高速処理。量産工程の待ち時間短縮に貢献します。
パスワード制御に加え、DPL状態のデバイスにも対応し、安全な書き換え運用を支えます。

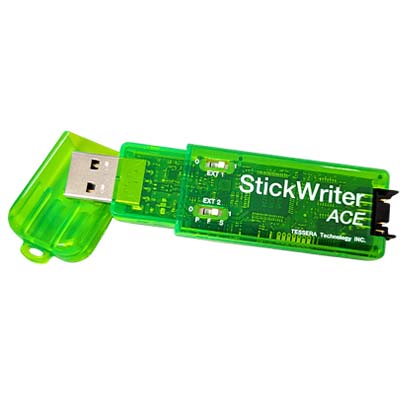

StickWriter ACEは、PCを使わずにターゲットへ書き込みできるスタンドアロン型フラッシュプログラマです。 ターゲットボードの電源投入をトリガに自動で書き込みを開始できるため、作業者のスキルに依存しにくく、現場のオペレーション標準化に役立ちます。
また、高速処理とセキュア機能により、量産ラインだけでなくフィールドでの更新や保守作業にも活用できます。
PC不要のスタンドアロン動作、高速書き込み、セキュアな更新対応により、 現場負荷を抑えながら安定した書き込み作業を実現します。
ターゲットボードの電源投入をトリガに、自動で書き込みを開始。PC操作が不要なため、誰でも簡単に作業できます。
書き込み設定とデータをまとめたファイルを配布するだけで運用可能。現場展開をスムーズにし、作業ミスも抑えられます。
2MByteのHEXファイルを約25秒で転送し、約30秒で処理完了。量産工程の効率化に貢献します。
パスワード制御により、HEXファイルの取り出しや不正利用を防止。機密データを安全に運用できます。
デバイスライフサイクルの認証キーによる遷移に対応。DPL状態のデバイスでも、初期化コマンドを使わずにフラッシュメモリの書き換えが可能です。
最大10個のセッティングファイルを保存でき、用途ごとの切り替えにも柔軟に対応。ライセンス追加による拡張にも対応します。
工程ごとの書き込み作業を効率化し、タクトタイム短縮に貢献します。
PCを持ち込めない現場でも、簡単なオペレーションで更新できます。
安全性を確保しながら、安定した書き換え作業を実現します。
試作や評価時の簡易書き込みツールとしても活用できます。

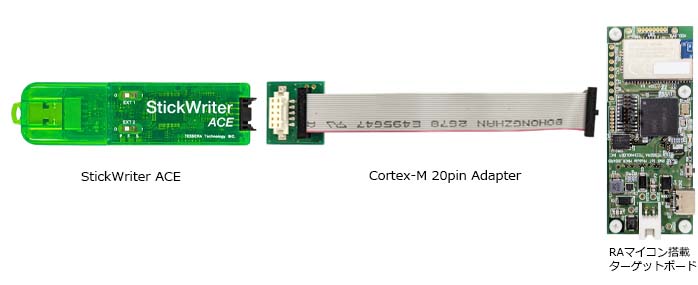

スタンドアロンでの書き込み

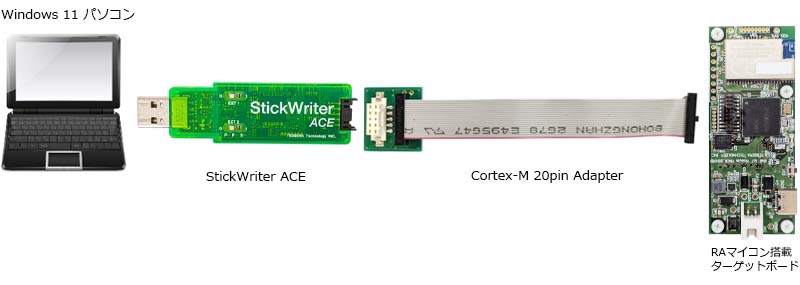

GUIを使用した書き込み

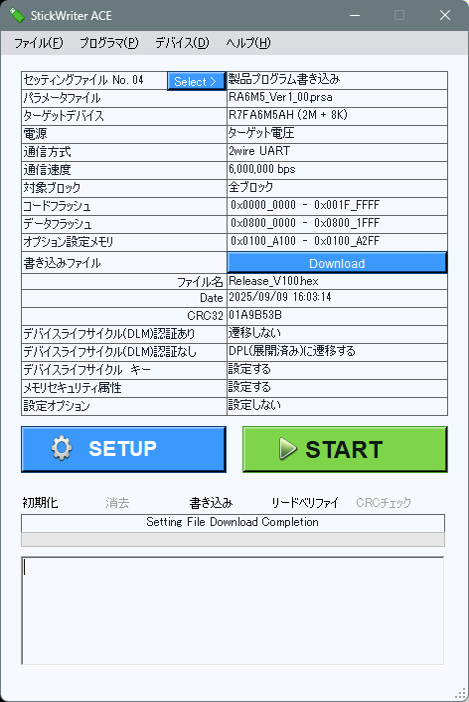

メイン画面

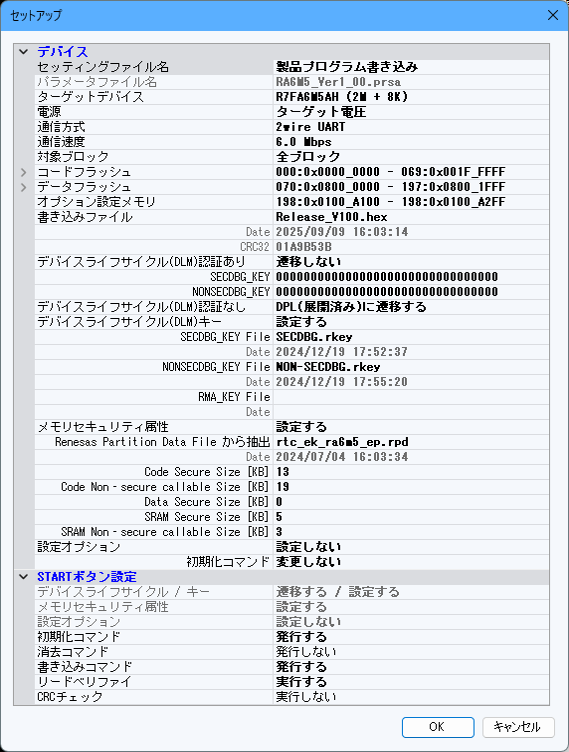

セットアップ画面
| 製品名 | StickWriter ACE |
|---|---|
| 製品型番 | SWACE |
| 対応マイコン | ルネサス エレクトロニクス社製 RA ファミリ (サポートデバイス表) |
| パラメータファイル | ライセンス形式 (出荷時1ライセンス付) 最大30ファイル保存可能 |
| セッティングファイル | 書き込みファイルとペアで最大10ファイル保存可能 |
| エラーログ保存 | スタンドアロン時に発生したエラーを32件保存可能 |
| 対応OS | Windows11 |
| PC I/F | USB2.0 Type-A オスコネクタ (Windows標準CDCドライバ) |
| ターゲット I/F | ヒロセ電機DF11シリーズ (10pin) Arm標準20pin 1.27mmピッチ コネクタ(オプションの Cortex-M 20pin Adapter 接続時) |
| ターゲットボード電圧 | 1.8V ～ 5.0V |
| スタンドアロン動作可能電圧 | 1.8V ～ 5.0V |
| 通信方式 | 2wire UART(SCI)、(SWD:Planning) |
| 最大通信速度 | UART : 6Mbps、(SWD : 16MHz(Planning)) |
| 出力可能電圧 | 5V(USB電圧) : 400mA、3.3V : 250mA |
| 電源供給元 | USB またはターゲットボード(1.8V～5.0V) ※自動切り替え機能搭載 |
| 消費電流 | 平均 70mA |
| 表示 | LED : Power (緑)、Fail (赤)、Success (緑) |
| 本体寸法 | W87 X D23 X H12 (mm) |
| 本体質量 | 0.02kg |
| 対応規格 | RoHS2（改正RoHS指令） |
| 使用温度範囲 | 0℃～40℃ |
| 付属品 | 本体のみ コントロールソフト(GUI)、パラメータファイル、マニュアルは 本製品情報Webよりダウンロードしてご利用ください。 |
下記に該当する項目は弊社では責任を負いかねます。
お手持ちのStickWriter ACEに、パラメータファイルを1グループ追加できます。用途に応じた設定切り替えが可能です。
StickWriter ACEをArm標準のデバッグコネクタ(20pin 1.27mm pitch)に接続できます。
