商品写真

フラッシュ・メモリ・プログラマ StickWriter(SW-xxxx)

販売終了
( StickWriter Ver.2 をご利用ください)

本製品は弊社のオンラインショップでは販売しておりません。 ご購入の際は、ルネサス エレクトロニクス半導体製品の販売特約店へお問い合わせください。

概要

  • USBコネクタにダイレクト接続可能なコンパクトサイズ
  • ターゲットボードへ電源を投入するだけでスタンドアロンでの書込みが可能
  • ライセンス形式により書き込み可能デバイスのシリーズ追加が可能<製品出荷時には1シリーズ固定>(追加ライセンスに関してはオプションにて説明)
  • 各シリーズ、各デバイスへの対応は「サポートデバイス表」を参照
  • デバイス固有のパラメーターファイルが本体のメモリに記録されているため、書込むファイルを準備するだけ
  • 内蔵データメモリはライターとしては大容量の32MByte(ただし保存できるオブジェクトコードは1つのみ)
  • 1MByteのHEXファイルを約10秒で高速ダウンロード
  • 接続ツールを必要としない場合は、ライター単体とアプリケーションソフトのみのシンプルパッケージがおすすめ
  • 各種カスタマイズもお請けしております。
    メールアドレスまでお問い合わせください。

接続例

a) パソコン接続時

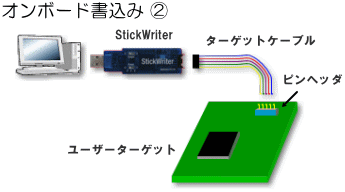

オンボード書込み1 オンボード書込み2

オンボード書込み3

オフボード書込み

b) スタンドアロン動作時(ターゲット電源で動作)

オンボード書込み1 オンボード書込み2

オンボード書込み3 オフボード書込み


ご注意:Stand-alone Socket Boardは別売となっております(SSボード対応表参照)。

表示画面

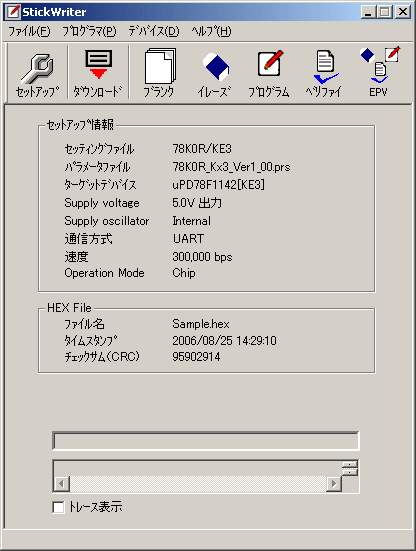

メイン画面 メイン画面

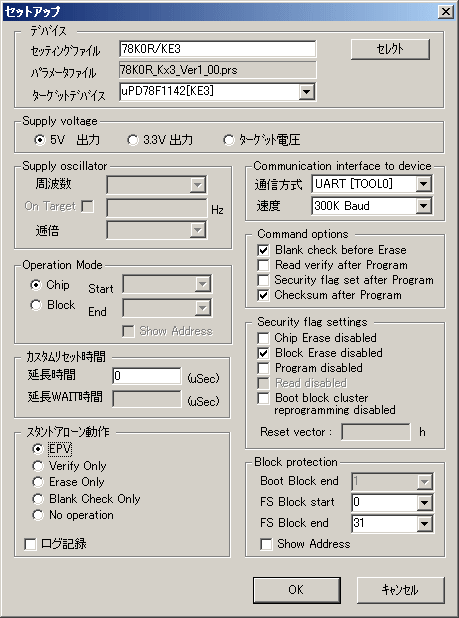

タイプセッティング画面 タイプセッティング画面

サポートデバイス表

サポートデバイス (Last Update 2011/07/29)

仕様

製品名 StickWriter
タイプ スタンダードパッケージ シンプルパッケージ
型番 SW-xxxx SW-xxxx-S
サポートデバイス サポートデバイス表を参照ください
内蔵データメモリ 32MByte(NAND Flash)
通信方式 UART、3線式クロック同期SIO(ハンドシェーク対応)
ターゲット電圧 1.65V ~ 5V(3.3V以下の時はUSB電源必要)
インタフェース PC側 USB2.0(バスパワー動作)
ターゲット側 ヒロセ電機DF11シリーズ
出力電圧 5Vまたは3.3V
電源 PCまたはターゲットボード(3.3V ~ 5V)
消費電流 最大 約80mA
LED Power
Fail
Success
本体寸法 W87 X D23 X H12 (mm)
その他機能 書き込みデバイス数、エラーログ機能
シリアルナンバー埋め込み機能
付属品 取扱説明書(CD)
コントロールソフト(CD)
USB延長ケーブル(1m)
ターゲットケーブル
延長アダプタ
FP4アダプタ
取扱説明書(CD)
コントロールソフト(CD)
免責事項

下記に該当する項目は弊社では責任を負いかねます。

  • お客様による改造、修理を行った製品
  • 書き込んだデバイス及びデータ(書き込み後に十分な評価をお願いします)
  • 故障時に生じた直接的、間接的な損害。
  • マニュアル記載事項に反する不適切な取り扱いによる故障
  • 本製品の不具合による損害の補償は、本製品の購入価格を上限といたします。
