商品写真

フラッシュ・メモリ・プログラマ
Stick GANG Writer (SG-xxxx-xxx)

販売終了
( Stick GANG Writer Ver.2 をご利用ください)

本製品は弊社のオンラインショップでは販売しておりません。
ご購入の際は、ルネサス エレクトロニクス半導体製品の販売特約店へお問い合わせください。

概要

  • 書き込みモジュールに"StickWriter"を使用した GANGタイプのライターです。
  • 同時に4個または8個のデバイスへ書き込み可能です。
  • 専用GUIにより簡単オペレーション。
  • 内蔵フラッシュメモリに最大8ファイルまで保存できます。
  • ロータリースイッチによって書き込みファイルを選択。
  • 専用アダプタボードの交換で新たなデバイスへの対応が可能です。 (ライセンス不要)
  • パソコンを必要としないスタンドアロンでの書き込みが可能です。
  • 設定ファイル名、ステータス、チェックサム、書き込んだデバイス数をLCDに表示します。
  • 書き込み結果をLEDとブザーによって通知します。
  • 海外でも使用できるAC240V対応のACアダプタ使用。

接続例

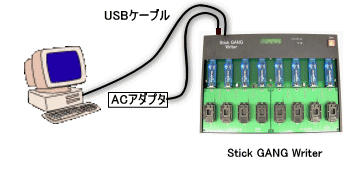

a) パソコン接続時

パソコン接続時

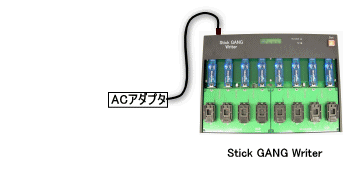

b) スタンドアロン動作時

スタンドアロン動作時

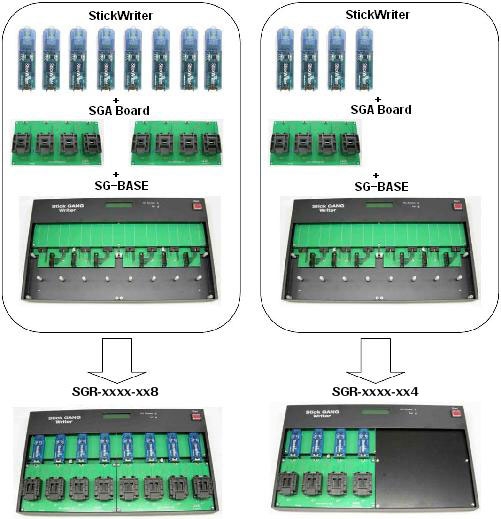

構成

8ソケット 4ソケット
Stick GANG Writer構成

表示画面

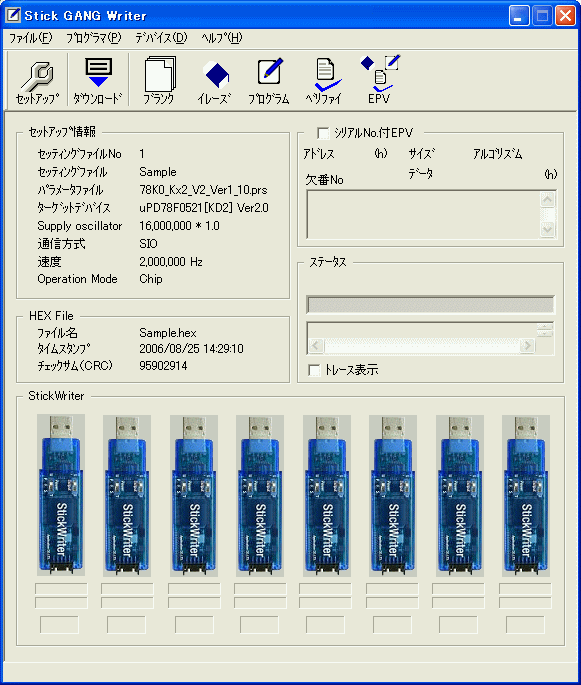

メイン画面 メイン画面

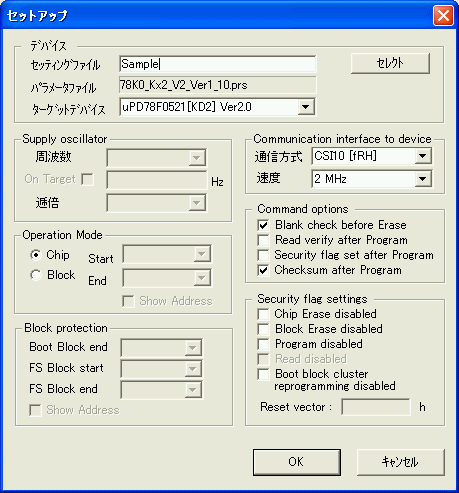

セットアップ画面 セットアップ画面

サポートデバイス表

サポートデバイス (Last Update 2012/09/18)

仕様

製品名 Stick GANG Writer
タイプ 8ソケット 4ソケット
型番 SGR-xxxx-xx8 SGR-xxxx-xx4
構成 ・SG-BASE..........1台
・SGA Board.......2台
・StickWriter........8台
・SG-BASE..........1台
・SGA Board.......1台
・StickWriter........4台
サポートデバイス サポートデバイス表を参照ください
内蔵データメモリ 32MByte(NAND Flash)
通信方式 UART、3線式クロック同期SIO(ハンドシェーク対応)
   アダプタボードにより通信方式は固定
LCD 設定ファイル名、ステータス、チェックサム、書き込んだデバイス数等を表示
LED ・ALL Success (青)
・Fail (赤)
・BUSY(アダプタボード)
スイッチ ・Start(LED内蔵)
・SELECT
・MODE
・GO(アダプタボード上)
その他機能 ・書き込みデバイス数表示
・シリアルナンバー埋め込み機能
PCインタフェース USB 2.0/1.1
電源 ACアダプタ
  ・入力:AC100~240V 、 50/60Hz
  ・出力:DC12V 、3.3A
本体寸法 W400 X D230.5 X H55 (mm)
  (高さはアダプタボードによって異なります)
付属品 ・取扱説明書
・コントロールソフト(CD)
・USBケーブル()
・ACアダプタ
・カバー
免責事項

下記に該当する項目は弊社では責任を負いかねます。

  • お客様による改造、修理を行った製品
  • 書き込んだデバイス及びデータ(書き込み後に十分な評価をお願いします)
  • 故障時に生じた直接的、間接的な損害。
  • マニュアル記載事項に反する不適切な取り扱いによる故障
  • 本製品の不具合による損害の補償は、本製品の購入価格を上限といたします。
