マイコン評価KIT
FL-850/SK4H-S

FL-850/SK4H 　 (CPU直付け版) ※1 販売終了
FL-850/SK4H-S 　 (CPUソケット版) ※2 販売終了

本製品は弊社のオンラインショップでは販売しておりません。
ご購入の際は、ルネサスエレクトロニクス半導体製品の販売特約店へお問い合わせください。

※1：CPU直付け版はマイコンを支給して頂いた上での3台以上の受注生産品です。
※2：CPUソケット版にはマイコンは付属していません。

FL-850/SK4HはV850E2/SK4-Hが持つシリアル・インタフェースや様々なバス・ネットワーク(CAN、MOST(MediaLB)、Ethernet)を評価できるボードです。
次の機能を搭載しています。

また、NEC通信システム製IPv4/IPv6 ミドルウェア Qlism の無償評価版CDが付属しているので、すぐにEthernetの評価を始められます。

Qlism は日本電気通信システム株式会社の日本における登録商標です。

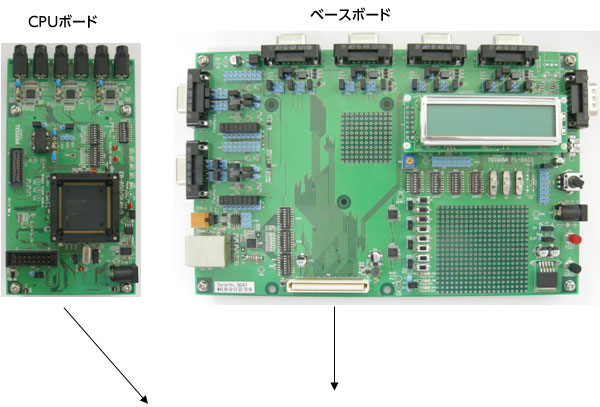

CPUボードとベースボードの２枚で構成しています。
CPUボード単体でも使用できます。

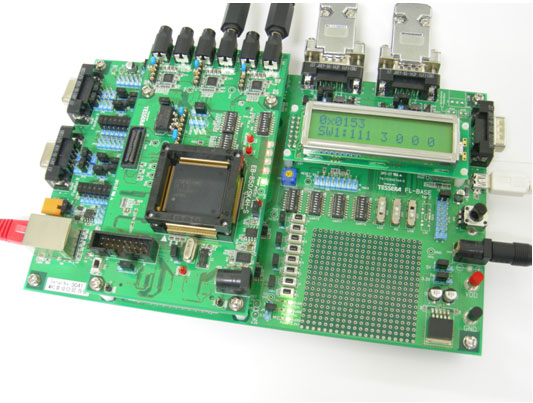

FL-850/SK4H4構成
FL-850/SK4H構成

製品名	FL-850/SK4H
製品名	FL-850/SK4H-S
CPU	ルネサスエレクトロニクス V850E2/SK4-H (uPD70F4017M1/M2 or uPD70F4018M1/M2)
CPU周波数	160MHz(Max) サブクロック(32.768KHz)実装済み
インタフェース	CPUボード INICボード(SMSC社)接続用コネクタ Nexusデバッグ・コネクタ(16pin) オーディオ入出力ジャック(3.5mmステレオ)　各3ch ベースボード CAN 4ch(V850E2/SK4-Hで使用できるのは2ch) RJ45コネクタ(10Base-T/100Base-TX) IEBus(使用不可：部品未実装) FlexRay(V850E2/SK4-Hでは使用不可) RS-232C USB(バーチャルCOMポート)
その他周辺機能	CPUボード SDRAM(64MByte) サンプルレート・コンバータ電流測定用ジャンパピンベースボード UART通信による搭載LCDへの文字表示チャタリング防止回路付きプッシュ・スイッチ可変抵抗によるマイコンA/D端子へのアナログ電圧印可
外形寸法	CPUボード：72 x 133 (mm) ベースボード：210 x 133 (mm)
付属品	ACアダプタ(Input:100～240V, Output:+5V) E1接続用変換コネクタ、 Qlism無償評価版CD、など

単品での購入も可能です。

FL-850 Check Pin Board
標準価格 ¥ 12,000 (税抜)
マイコンのほぼ全ての端子をピンヘッダに接続することで、
端子の状態が観測しやすくなり、外部からの信号も接続しやすくなるボードです。

FL-850 Check Pin Board
