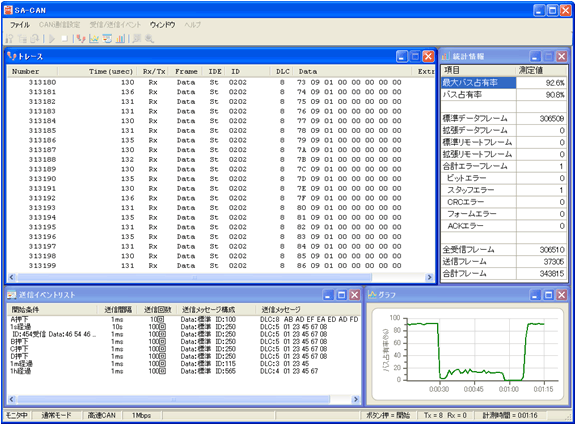

バス占有率やフレーム種別など細かな統計情報をリアルタイムに表示しながら、フレームデータをログに保存可能です。
さらに、トレースに表示させたいフレームIDやトレースの開始条件も設定できます。
ハードディスクの空き容量が許す限り、連続してログファイルを作成できます。
そのため再現性がなく、発生頻度の少ない不具合を見つけることができます。

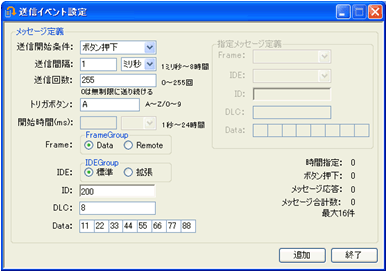

指定フレームを受信した時やキーボード操作によって、任意のフレームを特定のタイミングで送信できます。(最大16件)
| 製品名 | SA－CAN | |
|---|---|---|
| CAN インタフェース仕様 | 高速CANトランシーバ(TJA1050) ／ 低速CANトランシーバ(TJA1054) 高速終端抵抗ON/OFF機能 |
|
| モニタリング | フレーム種別 | データフレーム(全て)、リモートフレーム(最大16 ID分)、エラーフレーム |
| ボーレート | 高速時 100Kbps～1Mbps ／ 低速時: 5Kbps～125Kbps DBT構成を設定可能 |
|
| スペック | 約10,000フレーム/毎秒までモニタリング可能 注意:同時に複数アプリケーションを立ち上げると、パソコンの性能によっては取りこぼしが発生します。 |
|
| インタフェース | ・ USB（Aタイプコネクタ） ・ CAN 1チャンネル |
|
| 対応機種 | USBインタフェース付IBM PC/AT互換機 (推奨:インテル® Core™ 2 Duo プロセッサー 2.0GHz以上) OS：Windows XP、Windows 7(32bit / 64bit) ※Windows10、11には対応していません。 |
|
| 電源供給 | USBバスパワー（Max500mA） | |
| 付属品 | CANハーネス（D-Sub 9Pinメスコネクタ） USB延長ケーブル、CD(マニュアル等） |
|
