マイコン評価KIT　FL-850/PG4L-S

FL-850/PG4L　 (CPU直付け版)　※1 販売終了

FL-850/PG4L-S　 (CPUソケット版)　※2 販売終了

本製品は弊社のオンラインショップでは販売しておりません。
ご購入の際は、ルネサスエレクトロニクス半導体製品の販売特約店へお問い合わせください。
※1：CPU直付け版はマイコンを支給して頂いた上での3台以上の受注生産品です。
※2：CPUソケット版にはマイコンは付属していません。

FL-850/PG4Lは機能安全重視、かつ省スペース、低消費電力が求められている車載アプリ全般に最適なV850E2/PG4-Lを評価できるボードです。特にシリアル・インタフェース(CAN、UART)等は次の機能を搭載しています。

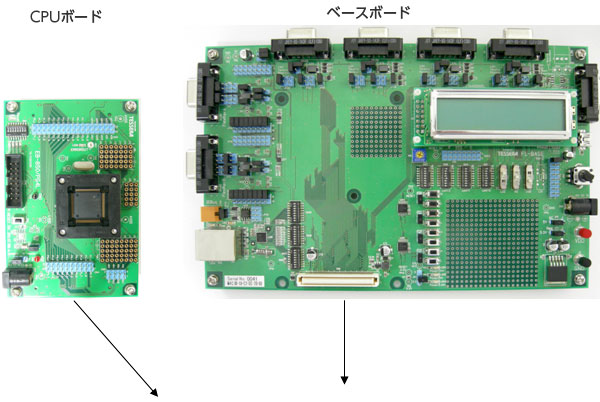

CPUボードとベースボードの２枚で構成しています。
CPUボード単体でも使用できます。

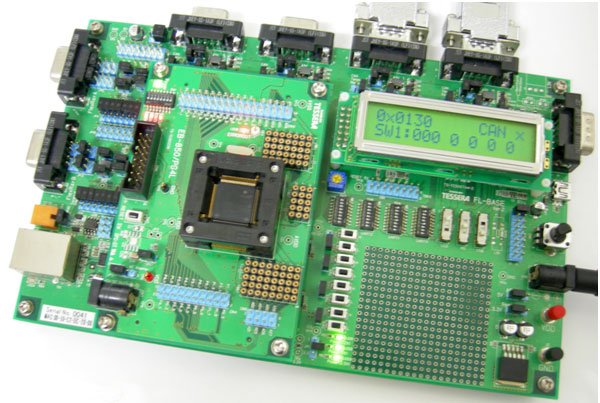

FL-850/PG4L構成

製品名	FL-850/PG4L
製品名	FL-850/PG4L-S
CPU	ルネサスエレクトロニクス V850E2/PG4-L(uPD70F4155GC)
CPU周波数	80MHz(Max)
インタフェース	CPUボード Nexusデバッグ・コネクタ(16pin) ベースボード FlexRay(V850E2/PG4-Lでは使用不可) CAN 4ch(V850E2/PG4-Lで使用できるのは2ch) RJ45コネクタ(10Base-T/100Base-TX) (使用不可：部品未実装) IEBus(使用不可：部品未実装) RS-232C USB(バーチャルCOMポート)
その他周辺機能	CPUボード A/D端子に接続できるフィルタ回路電流測定用ジャンパピンベースボード UART通信による搭載LCDへの文字表示チャタリング防止回路付きプッシュ・スイッチ可変抵抗によるマイコンA/D端子へのアナログ電圧印可
外形寸法	CPUボード：72 x 107 (mm) ベースボード：210 x 133 (mm)
付属品	ACアダプタ(Input:100～240V, Output:+5V) E1接続用変換コネクタ、など

単品での購入も可能です。
