  4. マイコン評価KIT FL-850/FG4L-S

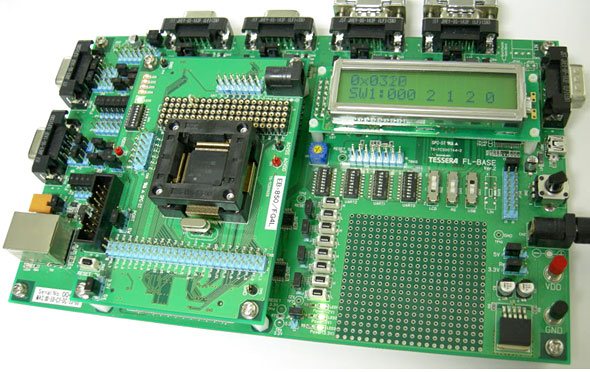

商品写真

マイコン評価KIT
FL-850/FG4L-S

FL-850/FG4L   (CPU直付け版) ※1 販売終了
FL-850/FG4L-S   (CPUソケット版) ※2 販売終了

本製品は弊社のオンラインショップでは販売しておりません。
ご購入の際は、ルネサス エレクトロニクス半導体製品の販売特約店へお問い合わせください。

※1:CPU直付け版はマイコンを支給して頂いた上での3台以上の受注生産品です。
※2:CPUソケット版にはマイコンは付属していません。

概要

FL-850/FG4Lは自動車用ボディ・アプリケーションに向いているV850E2/FG4-Lを評価できるボードです。特にシリアル・インタフェース(CAN、UART)等は次の機能を搭載しています。

  • CAN 2ch
  • UARTによるLCDへの文字表示やUSB、RS-232C通信
  • Nexusデバッグ・コネクタ

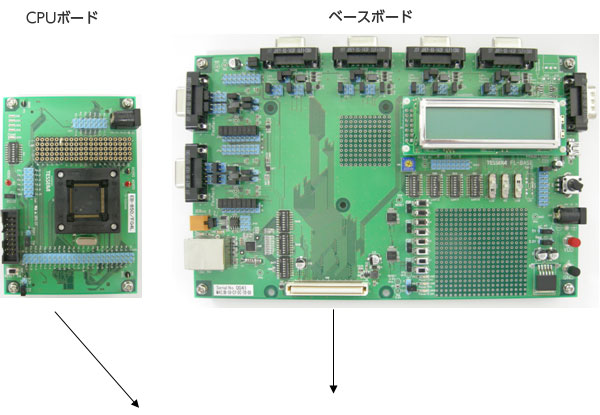

構成

CPUボードとベースボードの2枚で構成しています。
CPUボード単体でも使用できます。

FL-850/FG4L構成
FL-850/FG4L構成

仕様

製品名 FL-850/FG4L
FL-850/FG4L-S
CPU ルネサス エレクトロニクス
V850E2/FG4-L
(uPD70F3580GC or uPD70F3579GC or uPD70F3578GC or uPD70F3577GC or
uPD70F3576GC)
CPU周波数 64MHz(Max)
インタフェース CPUボード
  • Nexusデバッグ・コネクタ(16pin)
ベースボード
  • FlexRay
  • CAN 4ch(V850E2/FG4-Lで使用できるのは2ch)
  • RJ45コネクタ(10Base-T/100Base-TX) (使用不可:部品未実装)
  • IEBus(使用不可:部品未実装)
  • RS-232C
  • USB(バーチャルCOMポート)
その他周辺機能 CPUボード
  • A/D端子に接続できるフィルタ回路
  • 電流測定用ジャンパピン
ベースボード
  • UART通信による搭載LCDへの文字表示
  • チャタリング防止回路付きプッシュ・スイッチ
  • 可変抵抗によるマイコンA/D端子へのアナログ電圧印可
外形寸法 CPUボード:72 x 107 (mm)
ベースボード:210 x 133 (mm)
付属品 ACアダプタ(Input:100~240V, Output:+5V)
E1接続用変換コネクタ、など

対応エミュレータ

  • QB-V850MINIL (ルネサス エレクトロニクス製)
  • E1 (ルネサス エレクトロニクス製)

対応フラッシュ・プログラマ

  • PG-FP5(ルネサス エレクトロニクス製)

単品での購入も可能です。

CPUボード

  • EB-850/FG4L (CPU直付け版) ※1
    標準価格 ¥ 55,000 (税抜)
  • EB-850/FG4L-S (CPUソケット版) ※2
    標準価格 ¥ 69,000 (税抜)

ベースボード

  • FL-BASE
    標準価格 ¥ 65,000 (税抜)
