マイコン評価KIT　FL-850/F1L-176-S

FL-850/F1L-176-S　 (CPUソケット版)　※1 在庫限り
標準価格　¥107,000　(税込 ¥117,700)

CF-850/F1K-176-S をご利用下さい。(RH850/F1Lも評価できます)

本製品は弊社のオンラインショップでは販売しておりません。
ご購入の際は、ルネサスエレクトロニクス半導体製品の販売特約店へお問い合わせください。
※1：CPUソケット版にはマイコンは付属していません。

FL-850/F1L-176は自動車電装のボディアプリケーション用に設計されたシングルチップマイコンRH850/F1Lを評価できるボードです。特にシリアル・インタフェース(CAN、UART)等は次の機能を搭載しています。

FL-850/F1Lで動作するAUTOSAR OSのオープンソースがTOPPERSプロジェクトで公開されました。
TOPPERS/ATK2カーネル簡易パッケージ
 TOPPERS/ATK2とは

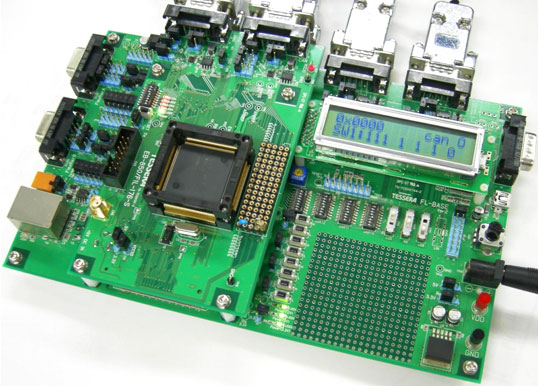

CPUボードとベースボードの２枚で構成しています。
CPUボード単体でも使用できます。

FL-850/F1L-176構成

製品名	FL-850/F1L-176-S
CPU	ルネサスエレクトロニクス RH850/F1L(176pin LQFP Package)
CPU周波数	80MHz(Max)
インタフェース	CPUボード Nexusデバッグ・コネクタ(14pin/1pin) ベースボード FlexRay(使用不可：部品未実装) CAN 6ch RJ45コネクタ(10Base-T/100Base-TX) (使用不可：部品未実装) IEBus(使用不可：部品未実装) RS-232C USB(バーチャルCOMポート)
その他周辺機能	CPUボード A/D端子に接続できるフィルタ回路電流測定用ジャンパピンベースボード UART通信による搭載LCDへの文字表示チャタリング防止回路付きプッシュ・スイッチ可変抵抗によるマイコンA/D端子へのアナログ電圧印可
外形寸法	CPUボード：77 x 133 (mm) ベースボード：210 x 133 (mm)
付属品	ACアダプタ(Input:100～240V, Output:+5V)

単品での購入も可能です。

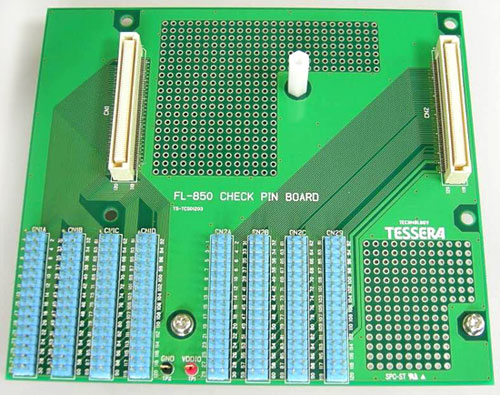

FL-850 Check Pin Board
標準価格 ¥ 12,000 (税抜)　在庫限り
マイコンのほぼ全ての端子をピンヘッダに接続することで、
端子の状態が観測しやすくなり、外部からの信号も接続しやすくなるボードです。

FL-850 Check Pin Board
