商品写真

マイコン評価KIT CF-850/F1K-144-S

CF-850/F1K-144-S  (CPUソケット版) ※1
標準価格 ¥107,000 (税込 ¥117,700)

本製品は弊社のオンラインショップでは販売しておりません。
ご購入の際は、ルネサス エレクトロニクス半導体製品の販売特約店へお問い合わせください。

※1:CPUソケット版にはマイコンは付属していません。

概要

CF-850/F1K-144は自動車電装のボディアプリケーション用に設計されたシングルチップマイコンRH850/F1KとRH850/F1Lを評価できるボードです。特にシリアル・インタフェース(CAN、LIN、UART)等は次の機能を搭載しています。

  • CAN 7ch (CAN-FD対応ドライバIC搭載)
  • LIN 1ch
  • UARTによるLCDへの文字表示やUSB、RS-232C通信
  • Nexusデバッグ・コネクタ

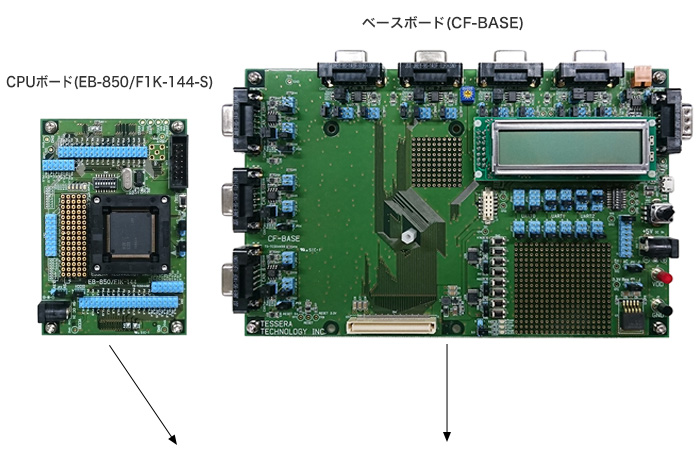

構成

CPUボードとベースボードの2枚で構成しています。
CPUボード単体でも使用できます。

CF-850/F1K-144構成
CF-850/F1K-144構成

仕様

製品名 CF-850/F1K-144-S
CPU ルネサス エレクトロニクス
RH850/F1K(144pin LQFP Package)
RH850/F1L(144pin LQFP Package)
CPU周波数 120MHz(Max) 16MHzの水晶発振子をソケット実装
インタフェース CPUボード
  • Nexusデバッグ・コネクタ(14pin)
ベースボード
  • CAN 7ch (TJA1044GT)
    ※使用可能ch数は搭載CPUの仕様による
  • LIN 1ch (TJA1020T)
  • RS-232C (MAX3232)
  • USB(バーチャルCOMポート) (FT230XQ)
その他周辺機能 CPUボード
  • A/D端子に接続できるフィルタ回路
  • 電流測定用ジャンパピン
  • GPIO接続のLED ×4
  • GPIO接続のDip Switch ×3
  • マイコン端子観測用ピンヘッダ
ベースボード
  • UART通信による搭載LCDへの文字表示
  • チャタリング防止回路付きプッシュ・スイッチ
  • 可変抵抗によるマイコンA/D端子へのアナログ電圧印可
外形寸法 CPUボード:72 x 107 (mm)
ベースボード:210 x 133 (mm)
付属品 ACアダプタ(Input:100~240V, Output:+5V)

対応エミュレータ

  • E1エミュレータ/E2エミュレータ (ルネサス エレクトロニクス製)

対応フラッシュ・プログラマ

  • E1エミュレータ/E2エミュレータ (ルネサス エレクトロニクス製)
  • PG-FP6(ルネサス エレクトロニクス製)

単品での購入も可能です。

CPUボード

  • EB-850/F1K-144-S (CPUソケット版) ※1
    標準価格 ¥ 47,000 (税抜)

ベースボード

  • CF-BASE
    標準価格 ¥ 65,000 (税抜)
