商品写真

Wi-SUN FAN モジュール, マルチホップ・メッシュネットワーク対応 UB-35C5

標準価格 ¥25,000 (税込 ¥27,500)

ダイレクト販売 「amazon」で購入

概要

  • ROHM社製Wi-SUN FAN 対応無線通信モジュール(BP35C5)を搭載したUSBドングル
  • Wi-SUN FAN ソフトウェアスタック搭載
    (コマンドマニュアル等については日新システムズ社の製品サポートページをご覧ください)
  • マルチホップ・メッシュネットワーク対応
  • チャネル・ホッピング対応
  • 高データレート対応
  • 外部UART通信用スルーホール搭載(VDD,RXD,TXD,CTS,RTS,RESET,GND)
  • チップアンテナ搭載
  • 外部アンテナ接続用U.FLコネクタ実装

接続例

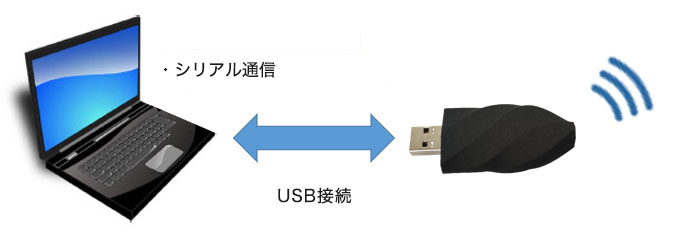

接続例1

UB-35C5 接続例1

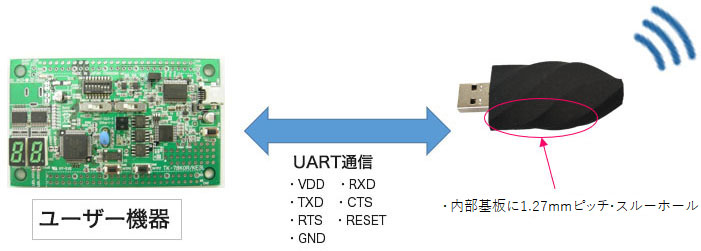

接続例2

UB-35C5 接続例2

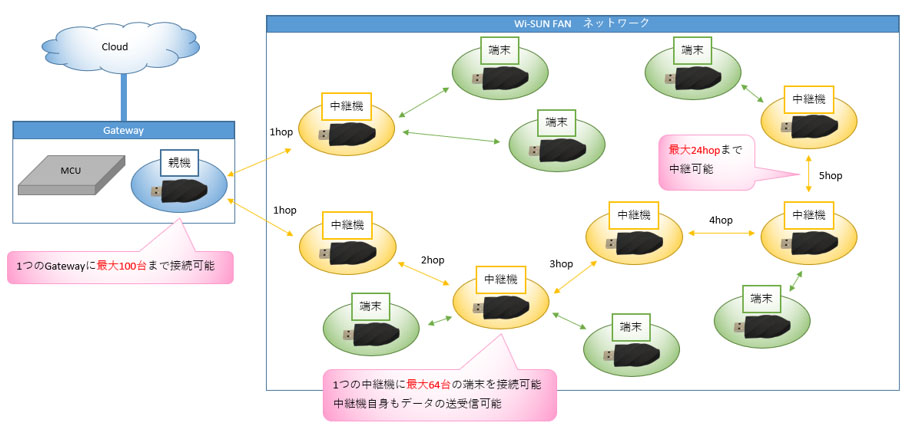

メッシュネットワークのイメージ図

UB-35C5メッシュネットワークのイメージ図

仕様

製品名 (製品型番) UB-35C5
搭載通信プロトコル Wi-SUN FAN
RF仕様 920 MHz GFSK 300kbps 20mW
アンテナ チップアンテナ(外部アンテナ接続用U.FLコネクタあり)
インターフェイス USBコネクタ(Type A)
1.27mmピッチ・スルーホール(外部UART接続インターフェース)
U.FLコネクタ(外部アンテナ接続用コネクタ)
サイズ 65.5 (W) × 30 (H) × 13.5 (D) mm
(基板寸法:47.2(W) x 20(H) mm )
供給電圧 4.75V~5.25V (USB給電) 外部電源入力(2.6V~3.6V)
消費電流 受信時: 20mA TYP  送信時: 40mA (20mW) TYP
使用温度範囲 0 ~+70℃
