  4. ルネサス RFマイコンRL78/G1H:TK-RLG1H + SB2
商品写真

ルネサス RFマイコンRL78/G1H:TK-RLG1H + SB2

技術基準適合証明取得品
標準価格 ¥24,800 (税込 ¥27,280)

ダイレクト販売 「chip 1 stop」で購入

概要

  • ルネサス エレクトロニクス社製の低消費電力マイコン「RL78/G1H」を搭載
    「RL78/G1H」は低消費電力性能に優れたRL78マイコンコアとRFトランシーバを搭載した1チップ無線マイコンです。
  • ルネサス エレクトロニクス社製統合開発環境 CS+とE1エミュレータ(別売)を使用してRL78/G1Hのプログラム開発ができます。
  • 無線通信が簡単にできるSimple RF API Type2が付属しています。
  • 無線モジュール「MB-RLG1H-02」とサポートボード「SB-UD3」の2枚構成です。

※RFドライバ単体、Wi-SUN対応のMAC/IPスタック、RF特性評価プログラムはルネサス エレクトロニクス社にお問合せください。

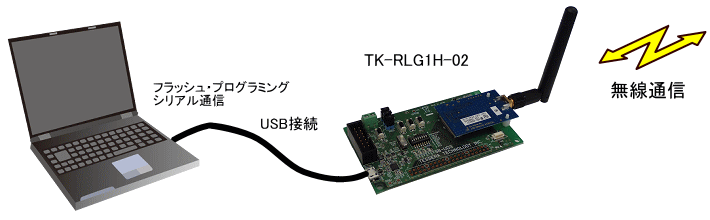

接続例

接続例

仕様

TK-RLG1H+SB

製品名 (製品型番) TK-RLG1H+SB2
対応ホストPC OS Windows 7/8.1/10
サンプル・
ソフトウエア
無線APIライブラリ(Simple RF API Type2)を使用したサンプルプログラム
セット内容 無線モジュール MB-RLG1H-02 (モノポールアンテナ付き) 1台
サポートボード SB-UD3 1台
USBケーブル(MicroB) 1本
クランプフィルタ 2個
無線モジュール固定用スペーサ一式
※ サンプルプログラム、APIドキュメント、回路図等は専用Webよりダウンロード

無線モジュール MB-RLG1H-02 部 仕様

CPU ルネサス エレクトロニクス社製 16bitマイコン : RL78/G1H (R5F11FLL)
内蔵メモリ:フラッシュメモリ : 512KByte + 8KByte , RAM : 48KByte
動作周波数:メインクロック 32MHz (内蔵オシレータ)、
サブクロック 32.768KHz (超低消費発振対応)
内蔵RFトランシーバ
F1D(GFSK) , 920.7 - 927.9MHz , 単位CH帯域幅 : 200kHz , 37CH ,
同時使用CH : 2 , 100kbps
インターフェース・
コネクタ
ヒロセ電機 DF17(2.0)-060DP-0.5V(57) (電源、信号)
SMA Jack (RF)
動作電圧 DC 1.8~3.6V
基板寸法 28 x 44 (mm)
同梱アンテナ 1/4λ (V) Monopole antenna、Omnidirectional radiation pattern

サポートボード SB-UD2 部 仕様

USB(Micro B) FTDI : FT230XQ (USB UART interface) 、Renesas Flash Programmer対応
デバッグI/F E1 エミュレータ接続用14ピン・コネクタ
LED Power LED
General purpose LED x 3
ディップ・スイッチ GPIO x 1
プッシュ・スイッチ リセット、GPIO x 3
無線モジュール・
コネクタ
60ピン・コネクタ (ヒロセ電機 DF17(3.0)-60DS-0.5V(57))
20ピン・コネクタ (ヒロセ電機 DF12(3.0)-20DS-0.5V(86))
拡張・コネクタ 無線モジュール・コネクタの信号を2.54mmピッチのスルーホールに接続
センサー アナログ出力 : 温度センサー、照度センサー
電源 USBバス・パワー(5V)
外部電源 (1.8~3.6V)
内部電圧 3.0V
基板寸法 53mm x 83mm

ソフトウェア解説

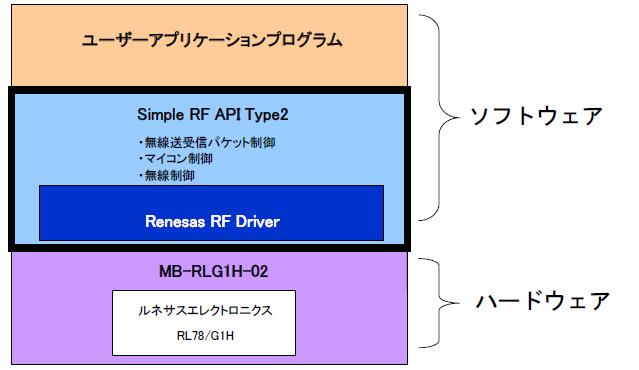

無線通信ライブラリ “Simple RF API Type2”

"Simple RF API Type2"は、最小限の記述で技術基準適合に合致した無線通信を行える、小型軽量なAPI関数郡です。

  • IEEE802.15.4/gに準拠しているルネサス社製RFドライバを使用。
  • キャリアセンスや送信総和時間、送信間隔等の電波法に準拠した制御をAPI側でおこなっているため、簡単に無線の送受信に対応したプログラム開発ができます。

API一覧

無線通信ライブラリ Simple RF API Type2
