  4. RL78/G13 + ADF7023-J TKボード:TK-RL7023+SB-L
商品写真

RL78/G13 + ADF7023-J TKボード:TK-RL7023+SB-L

技術基準適合証明取得品
標準価格 ¥30,000 (税込 ¥33,000)

ダイレクト販売 「chip 1 stop」で購入

概要

  • ARIB STD-T108に準拠した920MHz帯 無線モジュール開発キットです。
  • 920MHz帯 組み込み無線モジュール(MB-RL7023-06L)と開発用サポートボードがセットになっています。
  • アナログ・デバイセズ製RFトランシーバ ADF7023-Jとルネサス エレクトロニクス製16bitマイコンRL78/G13を搭載し、低消費電力を実現しています。
  • 簡単に無線通信をすることが出来る無線APIライブラリ(Simple RF API)を付属
    • ARIB STD-T108規格のキャリアセンスや送信時間制限などの細かい規格を組み込み済み。
    • 低消費電力動作を考慮。
    • Simple RF APIを使用したサンプルプログラムをソースコード付きで添付
  • 技術基準適合証明を取得しているため無線テストが容易に進められます。
  • USB接続でオンチップ・デバッグ&フラッシュ・プログラミングが可能です。
  • 統合開発環境(CubeSuite+)上で、コンパイル、デバッグなどの効率的な開発を実現します。
  • E1エミュレータの接続も可能です。
  • 拡張インターフェイスにはディジタル入出力、シリアル通信、A/D入力等の信号を接続しています。

※本製品は、無線APIライブラリ(Simple RF API)を使用したプログラムのみサポートしています。

※IEEE802.15.4g/e対応はご購入前に別途ご相談下さい。

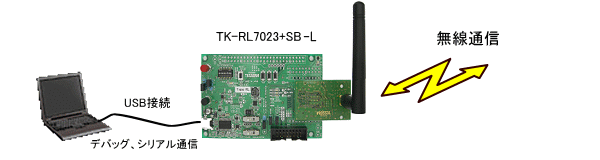

接続例

接続例

仕様

製品名(製品型番) TK-RL7023+SB-L
デバッグ
インターフェイス
USB接続オンチップデバッグ
E1エミュレータ接続
搭載デバイス 温度センサ
照度センサ
プッシュスイッチ × 3
LED × 3
インターフェイス MiniB USBコネクタ
  (バーチャルCOMポート接続をUSB接続オンチップ・デバッグあるいはUART通信で排他使用)
拡張コネクタ (未実装)
外部電源供給用ターミナル
E1エミュレータ接続用コネクタ
電源 USB給電 : 5.0V
単三電池1本 : 1.5V
単三電池2本 : 3.0V
ダイレクト(J2,J3) : 2.2V~3.6V
対応ホストPC OS Windows XP(32bit版)、Windows 7(32bit、64bit版)
対応ホストPC接続 USB 2.0、インターネット回線 (CubeSuite+ダウンロードのため)
寸法 117×60 (mm)
サンプル
ソフトウェア
無線APIライブラリ(Simple RF API)を使用したサンプルプログラム
(センサデータ送受信プログラム)
付属品 評価用無線モジュール(MB-RL7023-06L)
ポールアンテナ
サポートボード(SB-UD Type RL)
USBケーブル(ミニB←→A)
E1エミュレータ接続用変換アダプタ
サンプルプログラム(APIライブラリ使用)
マニュアル、回路図

評価用無線モジュール MB-RL7023-06L部 仕様

マイクロコントローラ ルネサス エレクトロニクス製16bitマイコン RL78/G13 (R5F100GL)
内蔵メモリ フラッシュメモリ512K+4Kバイト、RAM 32Kバイト
動作周波数 メインクロック :32/16/8MHz (マイコン内蔵オシレータ)
サブクロック :32.768KHz (超低消費発振対応)
RFトランシーバ アナログ・デバイセズ製トランシーバ ADF7023-J
アンテナ モノポール型 (SMAコネクタ接続)
信号インターフェイス UART、CSI、I2C、10Bit A/D、Interrupt、GPIO等
動作電圧 2.2V~3.6V
寸法 28×44 (mm)
法令 ARIB STD-T108準拠、技術基準適合証明取得済み

ソフトウェア解説

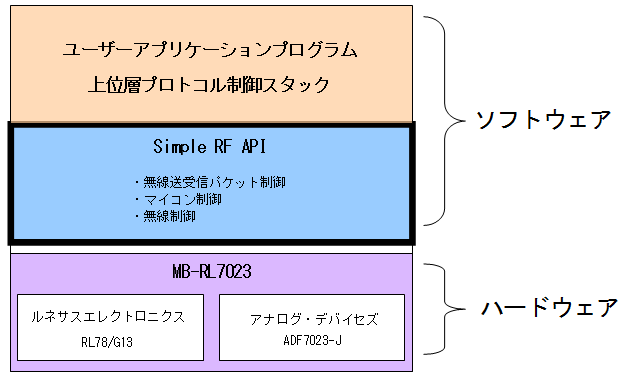

無線通信ライブラリ "Simple RF API"

"Simple RF API"は、最小限の記述で技術基準適合に合致した無線通信を行える、上位層搭載可能な小型軽量のAPI関数郡です。

API一覧

無線通信ライブラリ Simple RF API


サンプルプログラム

無線通信ライブラリ "Simple RF API"を使用したセンサデータ送受信プログラムが付属しています。

  • 温度センサ、照度センサからの取得情報を無線送信
  • 受信したセンサデータをPC上に表示

ルネサスエレクトロニクス製マイコン統合開発プラットフォームCubeSuite+

マイコンのアプリケーション開発に必要なソフトウェア開発ツールが統合されている開発プラットフォームです。
ルネサスエレクトロニクスWEBページより無償評価版のダウンロードが可能です。

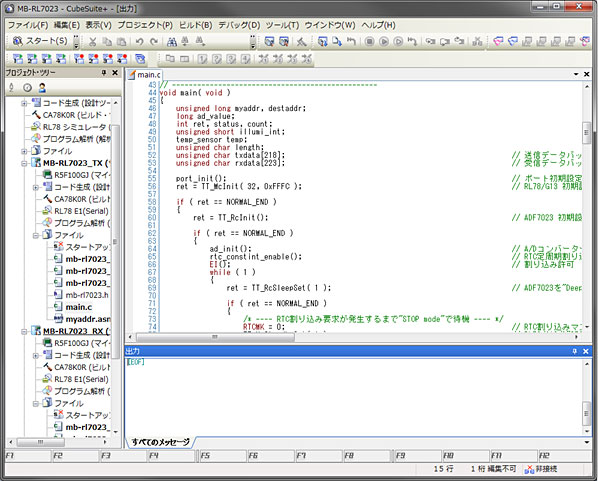

CubeSuite+画面
CubeSuite+
