商品写真

LoRa®無線通信開発キット TK-RL1261+SB11

技術基準適合証明取得品
標準価格 ¥30,000 (税込 ¥33,000)

ダイレクト販売

概要

  • ARIB STD-T108に準拠した920MHz帯 LoRa®無線モジュール開発キットです。
  • Private LoRa® (920MHz帯) 無線モジュール(MB-RL1261-11)と開発用サポートボード(SB-UD3)がセットになっています。
  • SEMTEC製RFトランシーバ SX1261とルネサス エレクトロニクス製16bitマイコンRL78/G14を搭載し、低消費電力を実現しています。
  • 簡単に無線通信をすることが出来る無線APIライブラリ(Simple RF API for LoRa)を付属
  • ARIB STD-T108規格のキャリアセンスや送信時間制限などの細かい規格を組み込み済み。
  • 低消費電力動作を考慮。
  • Simple RF API for Loraを使用したサンプルプログラムをソースコード付きで添付
  • 技術基準適合証明を取得しているため無線テストが容易に進められます。
  • USB接続でフラッシュ・プログラミングが可能です。
  • ルネサス社製エミュレータ(E2)と統合開発環境(CS+)上で、コンパイル、デバッグなどの効率的な開発を実現します。(別売)
  • 拡張インターフェイスにはディジタル入出力、シリアル通信、A/D入力等の信号を接続しています。

※本製品は、無線APIライブラリ(Simple RF API for LoRa)を使用したプログラムのみサポートしています。

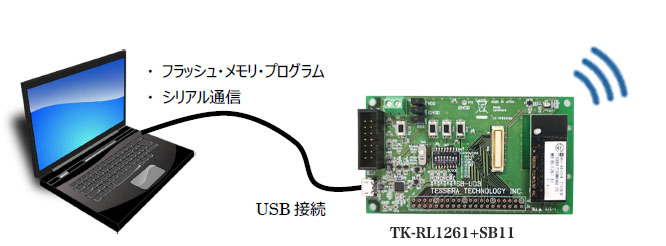

接続例

接続例

仕様

TK-RL1261+SB

製品名 (製品型番) TK-RL1261+SB11
対応ホストPC OS Windows 10
サンプル・
ソフトウエア
無線APIライブラリ(Simple RF API for LoRa)を使用したサンプルプログラム
セット内容 無線モジュール MB-RL1261-11 1台
サポートボード SB-UD3 1台
USBケーブル (Micro B) 1本
クランプフィルタ 2個
無線モジュール固定用スペーサ 一式
※ サンプルプログラム、APIドキュメント等は専用Webよりダウンロード

無線モジュール MB-RL1261-11部 仕様

CPU ルネサス エレクトロニクス社製 16bitマイコン : RL78/G14 (R5F104GL)
内蔵メモリ:フラッシュメモリ : 512KByte + 8KByte , RAM : 48KByte
動作周波数:メインクロック 32/16/8MHz (内蔵オシレータ)、
サブクロック 32.768KHz (超低消費発振対応)
RFトランシーバ SEMTEC製RFトランシーバ SX1261
アンテナ チップアンテナ/U.FLコネクタ (GPIOによる切り替え)
インターフェース・
コネクタ
ヒロセ電機 DF12(3.0)-20DP-0.5V(86) (電源、信号)
U.FL コネクタ(RF)
動作電圧 DC 1.8~3.7V
基板寸法 16 x 38 (mm)

サポートボード SB-UD3 部 仕様

USB(Micro B) FTDI : FT230XQ (USB UART interface) 、Renesas Flash Programmer対応
デバッグI/F E2 エミュレータ接続用14ピン・コネクタ
LED Power LED
General purpose LED x 3
ディップ・スイッチ GPIO x 1
プッシュ・スイッチ リセット、GPIO x 3
無線モジュール・
コネクタ
60ピン・コネクタ (ヒロセ電機 DF17(3.0)-60DS-0.5V(57))
20ピン・コネクタ (ヒロセ電機 DF12(3.0)-20DS-0.5V(86))
拡張・コネクタ 無線モジュール・コネクタの信号を2.54mmピッチのスルーホールに接続
センサー アナログ出力 : 温度センサー、照度センサー
電源 USBバス・パワー(5V)
外部電源入力 (1.8~3.7V)
内部電圧 3.0V
基板寸法 53mm x 83mm

ソフトウェア解説

無線通信ライブラリ “Simple RF API for LoRa”

"Simple RF API for LoRa"は、最小限の記述で電波法に合致した無線通信を行える、小型軽量なAPI関数郡です。

  • ルネサス社製RFドライバを使用。
  • キャリアセンスや送信総和時間、送信間隔等の電波法に準拠した制御をAPI側でおこなっているため、簡単に無線の送受信に対応したプログラム開発ができます。

API一覧

無線通信ライブラリ Simple RF API for LoRa
