※本製品は、無線APIライブラリ(Simple RF API for LoRa)を使用したプログラムのみサポートしています。
| 製品名 (製品型番) | TK-RL1261+SB |
|---|---|
| 対応ホストPC OS | Windows 10 |
| サンプル・ ソフトウエア |
無線APIライブラリ(Simple RF API for LoRa)を使用したサンプルプログラム |
| セット内容 | 無線モジュール MB-RL1261-06 (モノポールアンテナ付き) 1台 サポートボード SB-UD3 1台 USBケーブル (Micro B) 1本 クランプフィルタ 2個 無線モジュール固定用スペーサ 一式 ※ サンプルプログラム、APIドキュメント等は専用Webよりダウンロード |
| CPU | ルネサス エレクトロニクス社製 16bitマイコン : RL78/G14 (R5F104GL) |
|---|---|
| 内蔵メモリ：フラッシュメモリ : 512KByte + 8KByte , RAM : 48KByte | |
| 動作周波数：メインクロック 32/16/8MHz (内蔵オシレータ)、 サブクロック 32.768KHz (超低消費発振対応) |
|
| RFトランシーバ | SEMTEC製RFトランシーバ SX1261 |
| アンテナ | モノポール型 (SMAコネクタ接続) |
| インターフェース・ コネクタ |
ヒロセ電機 DF17(2.0)-060DP-0.5V(57) (電源、信号) SMA Jack (RF) |

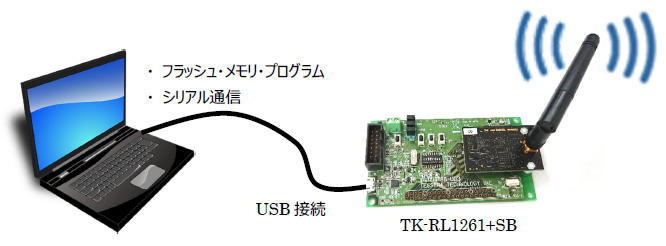

| 動作電圧 | DC 1.8～3.7V |
| 基板寸法 | 28 x 44 (mm) |
| 同梱アンテナ | 1/4λ (V) Monopole antenna、Omnidirectional radiation pattern |
| USB(Micro B) | FTDI : FT230XQ (USB UART interface) 、Renesas Flash Programmer対応 |
|---|---|
| デバッグI/F | E1 エミュレータ接続用14ピン・コネクタ |
| LED | Power LED General purpose LED x 3 |
| ディップ・スイッチ | GPIO x 1 |
| プッシュ・スイッチ | リセット、GPIO x 3 |
| 無線モジュール・ コネクタ |
60ピン・コネクタ (ヒロセ電機 DF17(3.0)-60DS-0.5V(57)) 20ピン・コネクタ (ヒロセ電機 DF12(3.0)-20DS-0.5V(86)) |
| 拡張・コネクタ | 無線モジュール・コネクタの信号を2.54mmピッチのスルーホールに接続 |
| センサー | アナログ出力 : 温度センサー、照度センサー |
| 電源 | USBバス・パワー(5V) 外部電源入力 (1.8～3.7V) |
| 内部電圧 | 3.0V |
| 基板寸法 | 53mm x 83mm |

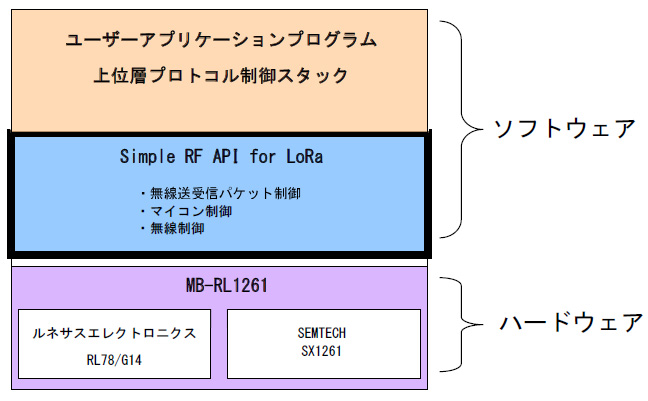

"Simple RF API for LoRa"は、最小限の記述で電波法に合致した無線通信を行える、小型軽量なAPI関数郡です。
