RL78/G13 + ADF7023-J USB Stick：RL7023 Stick-L｜無線モジュール｜製品情報

RL78/G13 + ADF7023-J USB Stick：RL7023 Stick-L

技術基準適合証明取得品
標準価格　¥25,000　(税込 ¥27,500)

ARIB STD-T108に準拠した920MHz帯無線通信開発キットです。
USBメモリー型の筐体にチップアンテナを内蔵しています。
Linux対応のUSBコントローラを搭載
アナログ・デバイセズ製RFトランシーバ ADF7023-Jとルネサスエレクトロニクス製16bitマイコンRL78/G13を搭載し、低消費電力を実現しています。
簡単に無線通信をすることが出来る無線APIライブラリ(Simple RF API)を付属
- ARIB STD-T108規格のキャリアセンスや送信時間制限などの細かい規格を組み込み済み。
- 低消費電力動作を考慮。

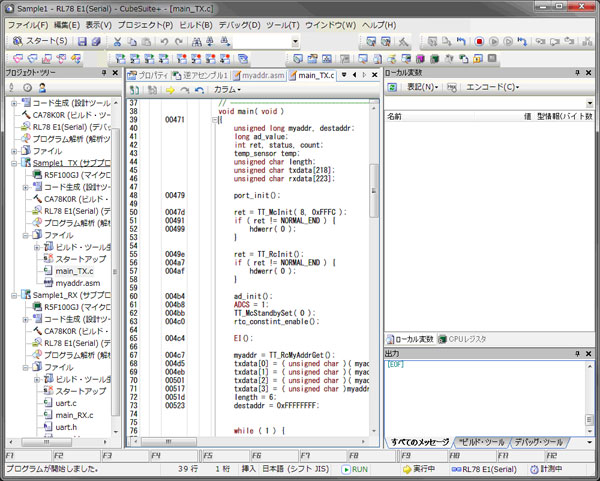

- Simple RF APIを使用したサンプルプログラムをソースコード付きで添付
技術基準適合証明を取得しているため無線テストが容易に進められます。

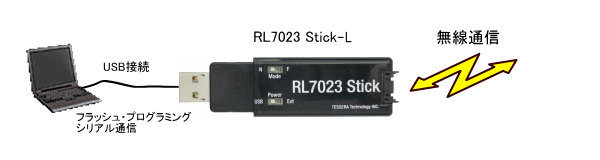

USB接続でフラッシュ・プログラミングやCOMポートとしてシリアル通信することが可能です。
付属のE1エミュレータ接続用変換基板を使用してE1エミュレータの接続が可能です。
拡張インターフェイスにはディジタル入出力、シリアル通信、A/D入力等の信号を接続しています。

※本製品は、無線APIライブラリ(Simple RF API)を使用したプログラムのみサポートしています。

※IEEE802.15.4g/e対応はご購入前に別途ご相談下さい。

※本製品には、E1エミュレータは付属しておりません。

製品名(製品型番)	RL7023 Stick-L
マイクロコントローラ	ルネサスエレクトロニクス製16bitマイコン RL78/G13 （R5F100GL）
内蔵メモリ	フラッシュメモリ512K+4Kバイト、RAM 32Kバイト
動作周波数	メインクロック：32/16/8MHz (マイコン内蔵オシレータ) サブクロック：32.768KHz (超低消費発振対応)
RFトランシーバ	アナログ・デバイセズ製トランシーバ ADF7023-J
アンテナ	チップアンテナ(内蔵)
信号インターフェイス	UART、CSI、I2C、10Bit A/D、Interrupt、GPIO等
インターフェイス	USBコネクタ（A Type） (バーチャルCOMポート接続をフラッシュ・プログラミングあるいはUART通信で排他使用) 拡張コネクタ (Hirose：DF11-10DP-2DS)
供給電圧／内部動作電圧	USB給電： 5.0V　／ 3.3V 外部電源供給：2.2V～3.6V
対応ホストPC OS	Windows XP(32bit版)、Windows 7(32bit、64bit版)
対応ホストPC接続	USB 2.0、インターネット回線 (CubeSuite＋ダウンロードのため)
寸法	87 × 23 × 12　(WxHxD mm)
サンプルソフトウェア	無線APIライブラリ(Simple RF API)を使用したサンプルプログラム (センサデータ送受信プログラム他)
付属品	RL7023 Stick-L E1エミュレータ接続用変換基板サンプルプログラム(APIライブラリ使用) マニュアル
法令	ARIB STD-T108準拠、技術基準適合証明取得済み
