商品写真

ルネサス RX651 + RAA604S00:MB-RX604S-02(RX651)

技術基準適合証明取得品
標準価格 ¥38,000 (税込 ¥41,800)

ダイレクト販売 「chip 1 stop」で購入

概要

  • ルネサス エレクトロニクス製32bitマイコンRX651及び RFトランシーバ RAA604S00を搭載。
  • 920MHz帯 Sub-GHz無線ソリューション開発評価キットです。
  • ルネサス エレクトロニクス社製統合開発環境 CS+とE1エミュレータ(別売)を使用してアプリケーションプログラム開発ができます。
  • 無線通信が簡単にできるSimple RF APIが付属しています。

※RFドライバ単体、Wi-SUN対応のMAC/IPスタック、RF特性評価プログラムはルネサス エレクトロニクス社にお問合せください。

※AIF認証試験等に使用するBルート標準器対応FWが書き込まれたMB-RX604S-01(ECTBU)は使用部品が製造中止となったため販売を終了しています。

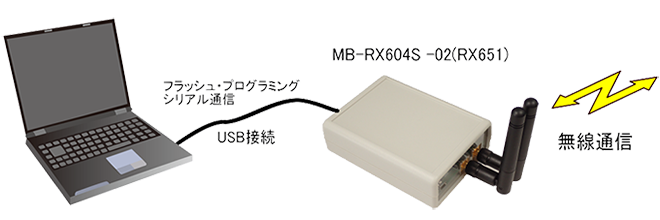

接続例

接続例

仕様

製品名 (製品型番) MB-RX604S-02(RX651)
マイクロコントローラ ルネサス エレクトロニクス製RX651(R5F56519ADFP)
内蔵メモリ フラッシュメモリ1Mバイト、RAM 256Kバイト
動作周波数 80MHz
メインクロック発振周波数 :16MHz
サブクロック発振周波数:32.768KHz
RF transceiver
(日本国内仕様)
(For Japanese domestic use)
ルネサス エレクトロニクス製RFトランシーバ (RAA604S00)
F1D(GFSK) , 920.7 - 927.9MHz(200kHz 間隔, 37 channel) , 100kbps
拡張RAM 1Mバイト (16bit Bus)
RF コネクタ SMA connector x2
(受信ダイバシティー対応)
アンテナ 1/4λ (V) Monopole antenna 2本
Omnidirectional radiation pattern
LED Power LED
General purpose LED x 4
ディップ・スイッチ GPIO 4bit
プッシュ・スイッチ リセット
USB (Micro B) RX651内蔵USB (Host/Function) x 1
USB - UART interface x 1 (バーチャルCOMポート接続をフラッシュ・プログラミングあるいはUART通信で排他使用)
PMOD
インターフェイス
I/F 12pin HOST Type 2A(コネクタ未実装)
供給電圧/内部動作電圧 5.0V USBバスパワー/ 3.3V
対応ホストPC OS Windows 8.1/10
対応ホストPC接続 USB 2.0、インターネット回線 (CS+ダウンロードのため)
基板寸法 61 × 82 (WxH mm)
Certifications (Marking) 技術基準適合 (Simple RF API RX651 version Type1)
CE marking (Simple RF API RX651 version Type2)
サンプル
ソフトウェア
無線APIライブラリ(Simple RF API RX651版Type1)を使用したサンプルプログラム
(無線チャットプログラム)
付属品 MB-RX604S-02(RX651)
アンテナ 2本
USBケーブル
クランプフィルタ 2個
※ サンプルプログラム、APIドキュメント、回路図等は専用Webよりダウンロード

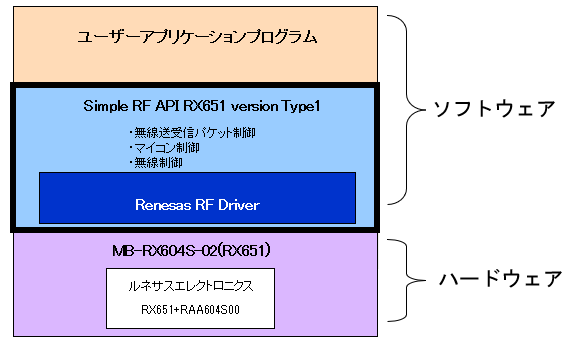

ソフトウェア解説

無線通信ライブラリ “Simple RF API RX651 version Type1”(For Japanese domestic use)

"Simple RF API RX651 version Type1" は、最小限の記述で日本の技術基準適合に合致した無線通信を行える、上位層搭載可能な小型軽量のAPI関数郡です。

  • IEEE802.15.4/gに準拠しているルネサス社製RFドライバを使用。
  • キャリアセンスや送信総和時間、送信間隔等の電波法に準拠した制御をAPI側でおこなっているため、簡単に無線の送受信に対応したプログラム開発ができます。

無線通信ライブラリ Simple RF API RX651 version Type1


サンプルプログラム

無線通信ライブラリ "Simple RF API RX651 version Type1" を使用したテキストチャットプログラムが付属しています。
