商品写真

DECENTRAII パターンアンテナ:MB-RL7023-02A/D2

技術基準適合証明取得品
標準価格 ¥16,500 (税込 ¥18,150)

ダイレクト販売

概要

  • PCBアンテナを採用した920MHz帯 無線モジュールです。
  • (株)スカイリー・ネットワークス社製 メッシュネットワーク対応無線プロトコルスタック "DECENTRA II"を組み込んでいます。
  • “DECENTRA II”の特徴
    • 本格的なメッシュネットワーク機能を搭載
    • 軽量・小型・手軽
    • マルチホップルーティングで無線ネットワーク形成
    • 時刻同期機能
    • ペアリング
    • コマンド形式で制御
  • 技術基準適合証明を取得しているため容易にネットワーク構築が進められます。
  • UARTで別CPUからコマンドを与えて制御します。
  • オプションのUSBシリアル変換基板(SB-08E)を使用することで、パソコンからコマンドを与えることが出来ます。
  • アナログ・デバイセズ製RFトランシーバ ADF7023-Jとルネサス エレクトロニクス製16bitマイコンRL78/G13を搭載し、低消費電力を実現しています。
  • ソフトウェアのカスタマイズを受託開発いたします。

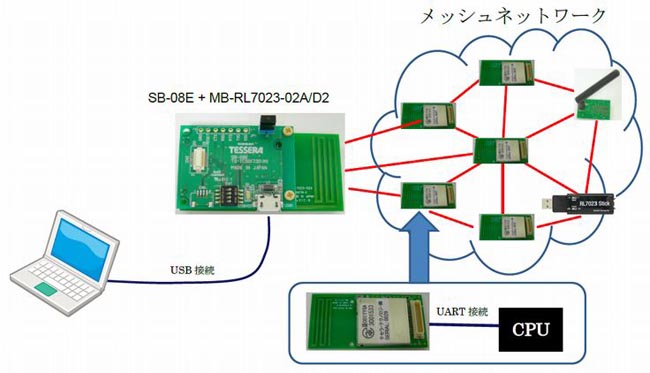

接続例

接続例

仕様

製品名(製品型番) MB-RL7023-02A/D2
マイクロコントローラ ルネサス エレクトロニクス製16bitマイコン RL78/G13
RFトランシーバ アナログ・デバイセズ製トランシーバ ADF7023-J
アンテナ PCBアンテナ
信号インターフェイス UART
動作電圧 2.2V~3.6V
寸法 28×57 (mm)
法令 ARIB STD-T108準拠、技術基準適合証明取得済み

ソフトウェア構成

●DECENTRA II

DECENTRA に関しては下記を御覧下さい。

DECENTRA II のご紹介
