本製品は、DALI-2のControlGearに対応した評価ボードです。
照明制御通信プロトコルであるDALI規格のControl Gear動作を実現させるプラットフォームです。
弊社ControlGearライブラリと組み合わせる事で、DALI-2のControlGearとして動作可能です。
4個のLEDを制御可能です。
| 製品名 | TS-CG-RL78I1A-102KIT |
|---|---|
| 構成 | メインボード ：TS-CG-RL78I1A-MAIN オプションボード：TS-CG-RL78I1A-OP1 2ボード構成 |
| 搭載CPU | ルネサスエレクトロニクス製 RL78/I1A(R5F107DE) ProgramFlash：64KB SRAM ：4KB DataFlash ：4KB |
| 機能 | DALI-2インタフェース LED表示 ※対応エミュレータは、ルネサスエレクトロニクス製 E2エミュレータLiteに対応しています |
| 製品構成 | メインボード ：TS-CG-RL78I1A-MAIN オプションボード：TS-CG-RL78I1A-OP1 |

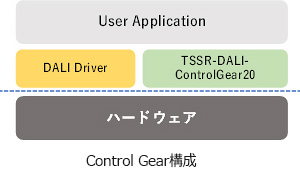

TS-CG-RL78I1A-102KIT用DALIドライバとDALIプロトコルスタックライブラリを使用して
DALI通信(調光動作等)を実現しております。
正式テストハウスと同様にProbitLab2を使用して、弊社での検証テストに合格しております。
評価ボードで使用されているソフトウェアは評価用サンプル版が搭載されております。
DALIプロトコルスタックライブラリにおいては、C言語ソースコード公開版を別販売しております。
EU適合宣言書は、「TS-CG-RL78I1A-102KITサポートページ」からファイルをダウンロード可能です。
「TS-CG-RL78I1A-102KITサポートページ」のURLは、製品ご購入時に添付していますマニュアルに記載しております。
The file of the EU declaration of conformity is available at the "TS-CG-RL78I1A-102KIT Support Page".
The URL for the " TS-CG-RL78I1A-102KIT support page" is described in the manual attached to the product.
