オープン価格
在庫限り
本製品は弊社のオンラインショップでは販売しておりません。
ご購入の際は、ルネサス エレクトロニクス半導体製品の販売特約店へお問い合わせください。
本製品は、日本国内のみ使用可能です。海外でのご使用をご検討の場合は、ルネサス エレクトロニクス様へお問い合わせください。
マイコン1チップでベースライト/シーリングライトに必要なPFC制御や複数チャネルのLED制御、通信による調光・調色制御が可能な評価装置です。ソフトウェア自動生成ツールApplilet EZ for HCDに対応しています。特長についてはルネサスエレクトロニクスの特設ページもご覧ください。
https://www.renesas.com/jp/ja/solutions/building-automation/lighting-system/light-based.html
| 製品名 | TPW-RL78I1A |
|---|---|
| 搭載CPU | ルネサスエレクトロニクス製 RL78/I1A (R5F107DEG) Flash ROM 64KB, RAM 4KB 動作周波数 32MHz(PWMタイマ等64MHz) 電源制御タイマ(PFC, DC/DC) コンパレータ 6ch, コンパレータ用内部基準電圧 3ch, PGA搭載 |
| インタフェース | DALI 通信I/F DMX512通信I/F 赤外線通信I/F 調光スイッチ×3ch |
| デバッグ インタフェース |
USB I/F (B Type) E1エミュレータ I/F |
| 対応エミュレータ | ルネサスエレクトロニクス E1エミュレータ |
| 電源電圧 | AC100[V]～240[V]（50[Hz]／60[Hz]） |
| LED出力 | LED電力 max. 90W （30W/ch） LED Vf計 max. 90V/ch、LED電流： max. 350mA/ch |
| 規格 | IEC61347/60950：準拠設計 IEC61000-3-2 ClassC：クリア CISPR15(雑音端子ノイズ)：クリア |
| 本体寸法 | 240 × 195 × 70 mm(W × D × H) |
| USBドライバ対応OS | Windows7 (32bit版/64bit版) Windows8.1(32bit版/64bit版) Windows10(32bit版/64bit版) |
| 付属品 |
|

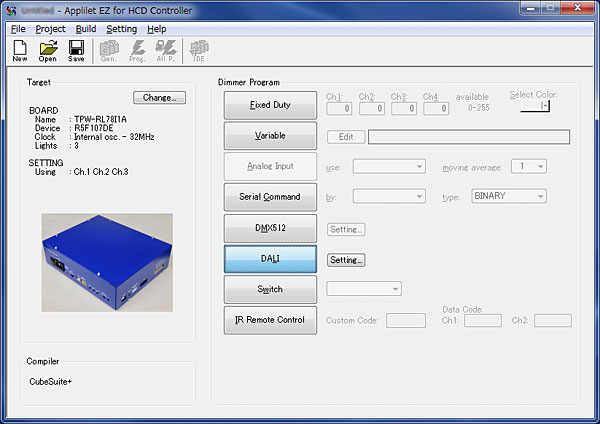

Applilet EZ for HCDは、 LED照明用のサンプルソフトウェアを自動的に生成し、装置上のマイコンに書き込みできるツールです。
下記のリンクよりユーザーズマニュアルをダウンロードしてください。
ユーザーズマニュアル TPW-RL78I1Aユーザーズマニュアル
下記のリンクよりUSBドライバがダウンロード可能です。
使用方法はユーザーズマニュアルをご覧ください。
USBドライバ USBドライバ
・ソフトウェア自動生成ツールApplilet EZ for HCD
下記URLよりダウンロードできます。使用方法は、開発ツールのユーザーズマニュアルをご覧ください。
https://www.renesas.com/jp/ja/products/software-tools/tools/code-generator/applilet-ez-for-hcd.html
