本製品は、DALI-2のApplication Controllerに対応した回路を搭載し、Renesas RX65N Cloud Kitに対してDALI通信機能を拡張することができるオプションボードです。
TCM-RX65N-OP1は、ルネサス製RX65N Cloud kit と組み合わせて使用します。
| 製品名 | TCM-RX65N-OP1 |
|---|---|
| 構成 | Renesas RX65N Cloud Kit（別売） TCM-RX65N-OP1 4ボード構成 |
| 搭載CPU Renesas RX65N Cloud Kit 搭載 |
ルネサスエレクトロニクス製RX65N（R5F565NEDDFP） Progarm Flash：2048KB RAM ：640KB Data Flash ：32KB |
| 機能 | DALI-2インタフェース DALI-2簡易電源（使用時は、ACアダプタ給電が必要） 調光スイッチ×9ch ボードインタフェース※ ※本製品は、Renesas RX65N Cloud Kitと接続して使用することを想定 |
| 製品構成 | TCM-RX65N-OP1 ◆ACアダプタは別売です （アダプタ仕様 EIAJ#2 DC5V/2A以上 センター＋） |

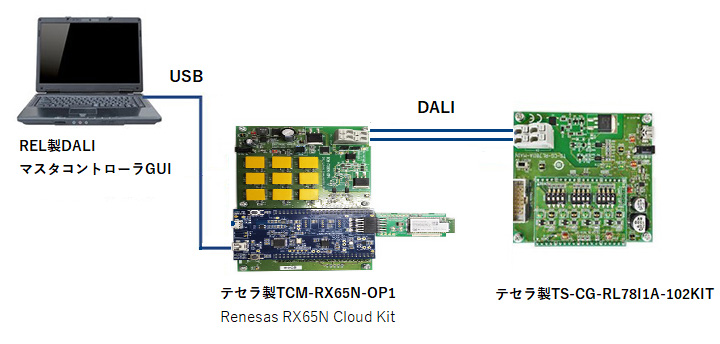

このシステムは、ルネサス製RX65N Cloud kit + TCM-RX65N-OP1から複数の接続サービスまたは機器を使用してDALIの通信とControl Gearを介した灯具の調光制御を行います。
接続サービスまたは機器によって3通りの動作を行うことができます。
DALI GUI操作モード：DALI マスタコントローラGUI for RX65Nと接続して調光制御を行います。
AWS Web操作モード：AWS Webアプリケーションと接続して調光制御を行います。
スイッチ操作モード：マトリクスボタンで調光制御を行います。
Firmware、Development Toolに関しては、ルネサスエレクトロニクス株式会社のホームページをご参照ください
https://www.renesas.com/jp/ja/search/keyword-search.html#q=r01an5396&genre=document&rows=20
RX65Nグループ アプリケーションノート Cloud kitを使用したDALI-2照明通信
(Control Device/Application Controller編)
EU適合宣言書は、「TCM-RX65N-OP1サポートページ」からファイルをダウンロード可能です。
「TCM-RX65N-OP1サポートページ」のURLは、製品ご購入時に添付していますマニュアルに記載しております。
The file of the EU declaration of conformity is available at the "TCM-RX65N-OP1 Support Page".
The URL for the "TCM-RX65N-OP1 support page" is described in the manual attached to the product.
