RL78/I1A照明通信コントロールギア評価ボード(ルネサスエレクトロニクス製RL78/I1A搭載)

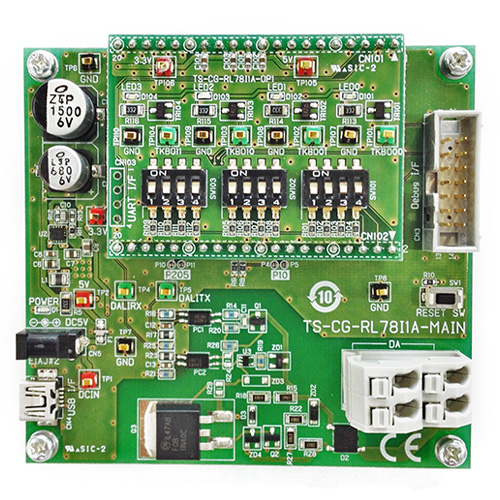

TS-CG-RL78I1A-102KIT

TS-CG-RL78I1A-102KIT
標準価格 ¥39,000 (税抜)

購入はこちら

概要

本製品は、DALI-2のControlGearに対応した評価ボードです。
照明制御通信プロトコルであるDALI規格のControl Gear動作を実現させるプラットフォームです。
弊社ControlGearライブラリと組み合わせる事で、DALI-2のControlGearとして動作可能です。
4個のLEDを制御可能です。

接続例

TS-CG-RL78I1A-102KIT接続例


仕様

製品名 TS-CG-RL78I1A-102KIT
構成 メインボード  :TS-CG-RL78I1A-MAIN
オプションボード:TS-CG-RL78I1A-OP1
2ボード構成
搭載CPU ルネサスエレクトロニクス製 RL78/I1A(R5F107DE)
ProgramFlash:64KB
SRAM    :4KB
DataFlash  :4KB
機能 DALI-2インタフェース
LED表示
※対応エニュミレータは、ルネサスエレクトロニクス製
E2エミュレータLiteに対応しています
製品構成 メインボード  :TS-CG-RL78I1A-MAIN
オプションボード:TS-CG-RL78I1A-OP1

ソフトウェア解説

TS-CG-RL78I1A-102KITソフトウェア解説TS-CG-RL78I1A-102KIT用DALIドライバとDALIプロトコルスタックライブラリを使用して DALI通信(調光動作等)を実現しております。
正式テストハウスと同様にProbitLab2を使用して、弊社での検証テストに合格しております。

評価ボードで使用されているソフトウェアは評価用サンプル版が搭載されております。

DALIプロトコルスタックライブラリにおいては、C言語ソースコード公開版を別販売しております。


ce

EU適合宣言書は、「TS-CG-RL78I1A-102KITサポートページ」からファイルをダウンロード可能です。
「TS-CG-RL78I1A-102KITサポートページ」のURLは、製品ご購入時に添付していますマニュアルに記載しております。

The file of the EU declaration of conformity is available at the "TS-CG-RL78I1A-102KIT Support Page".
The URL for the " TS-CG-RL78I1A-102KIT support page" is described in the manual attached to the product.
