RX65N Cloud Kit向け DALI Optionボード
TCM-RX65N-OP1 (2020年9月入荷予定)

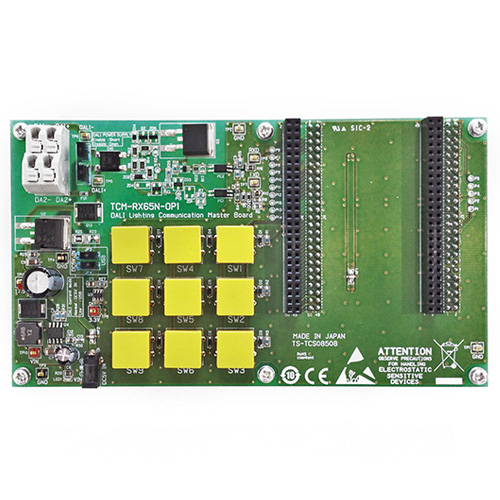

TCM-RX65N-OP1
標準価格 ¥28,000 (税抜)

購入はこちら

概要

本製品は、DALI-2のApplication Controllerに対応した回路を搭載し、Renesas RX65N Cloud Kitに対してDALI通信機能を拡張することができるオプションボードです。

構成図

TCM-RX65N-OP1は、ルネサス製RX65N Cloud kit と組み合わせて使用します。

TCM-RX65N-OP1構成図


接続例

TCM-RX65N-OP1接続例

仕様

製品名 TCM-RX65N-OP1
構成 Renesas RX65N Cloud Kit(別売)
TCM-RX65N-OP1
4ボード構成
搭載CPU
Renesas RX65N Cloud Kit
搭載
ルネサスエレクトロニクス製RX65N(R5F565NEDDFP)
Progarm Flash:2048KB
RAM     :640KB
Data Flash  :32KB
機能 DALI-2インタフェース
DALI-2簡易電源(使用時は、ACアダプタ給電が必要)
調光スイッチ×9ch
ボードインタフェース※
※本製品は、Renesas RX65N Cloud Kitと接続して使用することを想定
製品構成 TCM-RX65N-OP1
◆ACアダプタは別売です
(アダプタ仕様 EIAJ#2 DC5V/2A以上 センター+)

ソフトウェア解説

このシステムは、ルネサス製RX65N Cloud kit + TCM-RX65N-OP1から複数の接続サービスまたは機器を使用してDALIの通信とControl Gearを介した灯具の調光制御を行います。
接続サービスまたは機器によって3通りの動作を行うことができます。

DALI GUI操作モード:DALI マスタコントローラGUI for RX65Nと接続して調光制御を行います。
AWS Web操作モード:AWS Webアプリケーションと接続して調光制御を行います。
スイッチ操作モード:マトリクスボタンで調光制御を行います。

TCM-RX65N-OP1システム概要図

(出典元:ルネサス エレクトロニクス株式会社)

Information

Firmware、Development Toolに関しては、ルネサスエレクトロニクス株式会社のホームページをご参照ください
https://www.renesas.com/jp/ja/search/keyword-search.html#q=r01an5396&genre=document&rows=20

RX65Nグループ アプリケーションノート Cloud kitを使用したDALI-2照明通信
(Control Device/Application Controller編)
