Smart Analog IC 評価ボード(ルネサスエレクトロニクス製Smart Analog IC搭載)
Smart Analog IC搭載評価ボード
TSA-IC500

TSA-IC500

概要

  • ルネサスエレクトロニクス製Smart Analog IC500(RAA730500DFP)を評価することが可能です。
  • Smart Analog IC500制御用にマイコンRL78/G1A(R5F10ELEAFB)を搭載しています。
  • 電源として、USB給電、外部電源を選択できます。
  • 基板上にフォトトランジスタ(OSRAM製SFH3710-3/4-Z)を搭載しています。
  • 拡張コネクタとして、センサI/F拡張コネクタ、MCU I/F拡張コネクタを有しています。
  • フラッシュROM:64KB、RAM:4KB、データフラッシュ:4KBをCPUチップに内蔵しています。
  • コンパクトな名刺サイズです。
  • センサ拡張ボードを使用してセンサを増設することが出来ます。
    (センサ拡張ボード TSA-EXT BOARDの情報はこちら)

接続例

「SA-Designer」「CubeSuite+」を使用してSmart Analog設計を行う場合の接続

「SA-Designer」「CubeSuite+」を使用してSmart Analog設計を行う場合の接続

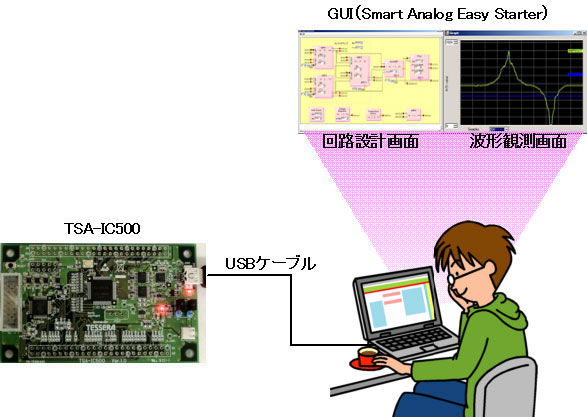

「Smart Analog Easy Starter」を使用してSmart Analog設計を行う場合の接続
「Smart Analog Easy Starter」を使用してSmart Analog設計を行う場合の接続

仕様

製品名 TSA-IC500
搭載Smart Analog IC ルネサスエレクトロニクス製Smart Analog IC500(RAA730500DFP)
(コンフィギュラブル・アンプ、同期検波対応アンプ、汎用アンプ、フィルタ回路、D/A コンバータ、温度センサ回路内蔵)
搭載CPU ルネサスエレクトロニクス製RL78/G1A(R5F10ELEAFB)
(フラッシュROM 64KB / RAM 4KB / データフラッシュ 4KB)
搭載CPU動作周波数 メイン・システム・クロック :高速オンチップ・オシレータ 1~32MHz/低速オンチップオシレータ 15kHz
サブ・システムクロック32.768kHz
インタフェース USB I/Fコネクタ(Mini-B)
E1エミュレータ I/Fコネクタ
RL78/G1A - Smart Analog IC500間制御信号モニタコネクタ (コネクタ未実装)
センサ拡張I/Fコネクタ(未実装/TSA-EXT BOARDを使用することでセンサの増設が可能)
MCU拡張I/Fコネクタ (コネクタ未実装)
供給電圧 5.0V (USB給電/外部電源)
表示 電源LED
搭載センサ フォトトランジスタ(OSRAM製SFH3710-3/4-Z)
本体寸法 90 × 55 mm(W × D)
対応
機種
ホストマシン PC/AT互換機
OS Windows XP(32bit版)、Windows Vista(32bit、64bit版) Windows 7(32bit、64bit版)
インタフェース USB 2.0
内容物 TSA-IC500本体
添付ドキュメント(注意事項/USBドライバ・GUIソフトダウンロードURL記載)
USBケーブル
◆ソフトウェアCDは添付しておりません。

ソフトウェア解説

開発/評価ツール

開発ツール「SA-Designer」「CubeSuite+」

ボードにE1エミュレータを接続して「SA-Designer」「CubeSuite+」と連携したSmart Analog設計が可能です。

開発ツール「SA-Designer」「CubeSuite+」


評価ツール「Smart Analog Easy Starter」

PCと接続してフォトトランジスタの設定を読み込むことで、簡単にTSA-IC500に搭載していますフォトトランジスタを動作させて確認することができます。

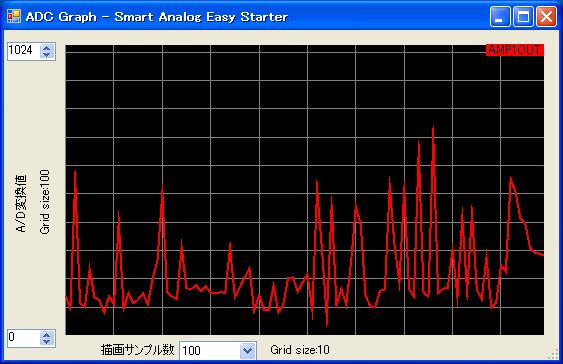

>評価ツール「Smart Analog Easy Starter」画面

>評価ツール「Smart Analog Easy Starter」画面

ユーザーズマニュアル、評価ツール、USBドライバダウンロード

ユーザーズマニュアル

下記のリンクよりユーザーズマニュアルをダウンロードしてください。
ユーザーズマニュアルでは下記の内容を説明しております。

  • ハードウェア仕様
  • ボード搭載フォトトランジスタの動作確認
ユーザーズマニュアル TSA-IC500ユーザーズマニュアル


評価ツール&USBドライバ

本製品添付ドキュメントに記載のURLからダウンロード可能です。
使用方法はユーザーズマニュアルをご覧ください。


サンプルプログラム

下記のリンクよりサンプルプログラムがダウンロード可能です。
サンプルプログラム サンプルプログラム
