Smart Analog IC 評価ボード(ルネサスエレクトロニクス製Smart Analog IC搭載)
Smart Analog IC搭載評価ボード
TSA-IC300

MRL78/G1E-STICK

概要

  • ルネサスエレクトロニクス製Smart Analog IC300(RAA730300DFP)を評価することが可能です。
  • CPUボードとSmart Analog IC搭載ボードの2枚構成です。
  • Smart Analog IC300制御用にマイコンRL78/G1A(R5F10ELEAFB)を搭載しています。
  • 電源として、USB給電、外部電源、E1給電を選択できます。
  • 基板上にホール素子(旭化成エレクトロニクス製 HW-300B)を搭載しています。
  • 拡張コネクタとして、センサ拡張I/Fコネクタ、MCU拡張I/Fコネクタを有しています。
  • フラッシュROM:64KB、RAM:4KB、データフラッシュ:4KBをCPUチップに内蔵しています。
  • センサ拡張ボードを使用してセンサを増設することが出来ます。
    (センサ拡張ボード TSA-EXT BOARDの情報はこちら)

接続例

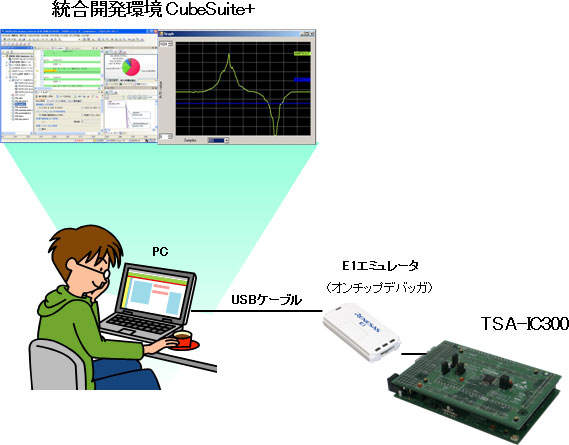

「CubeSuite+」を使用してSmart Analog設計を行う場合の接続

「Smart Analog Easy Starter」を使用してSmart Analog設計を行う場合の接続

「CubeSuite+」を使用してSmart Analog設計を行う場合の接続
「CubeSuite+」を使用してSmart Analog設計を行う場合の接続

仕様

製品名 TSA-IC300
製品構成 EB-RL78/G1A (CPUボード)、EB-IC300(Smart Analog IC搭載ボード)の2枚構成
搭載Smart Analog IC ルネサスエレクトロニクス製Smart Analog IC300(RAA730300DFP)
(コンフィギュラブル・アンプ、同期検波対応アンプ、汎用アンプ、フィルタ回路、D/A コンバータ、温度センサ回路内蔵)
搭載CPU ルネサスエレクトロニクス製RL78/G1A(R5F10ELEAFB)
(フラッシュROM 64KB / RAM 4KB / データフラッシュ 4KB)
搭載CPU動作周波数 メイン・システム・クロック :高速オンチップ・オシレータ 1~32MHz/低速オンチップオシレータ 15kHz
サブ・システムクロック32.768kHz
インタフェース USB I/Fコネクタ(Mini-B)
E1エミュレータ I/Fコネクタ
外部電源用ジャック(+5V)
センサ拡張I/Fコネクタ(未実装/TSA-EXT BOARDを使用することでセンサの増設が可能)
MCU拡張I/Fコネクタ (コネクタ未実装)
供給電圧 5.0V (USB給電/外部電源) または3.3V(E1給電)
表示 電源LED
搭載センサ ホール素子(旭化成エレクトロニクス製HW-300B)
本体寸法 101 × 66 × 15 mm(W × D × H)
対応
機種
ホストマシン PC/AT互換機
OS Windows XP(32bit版)、Windows Vista(32bit、64bit版) Windows 7(32bit、64bit版)
インタフェース USB 2.0
内容物 TSA-IC300本体
添付ドキュメント(注意事項記載)
USBケーブル
◆ソフトウェアCDは添付しておりません。

ソフトウェア解説

開発/評価ツール

評価ツール「Smart Analog Easy Starter」

PCと接続してホール素子の設定を読み込むことで、簡単にTSA-IC300に搭載していますホール素子を動作させて確認することができます。

評価ツール
評価ツール

ユーザーズマニュアル、評価ツール、USBドライバダウンロード

ユーザーズマニュアル

下記のリンクよりユーザーズマニュアルをダウンロードしてください。
ユーザーズマニュアルでは下記の内容を説明しております。

  • ハードウェア仕様
  • ボード搭載ホール素子の動作確認

ユーザーズマニュアル TSA-IC300ユーザーズマニュアル


USBドライバ

下記のリンクよりUSBドライバがダウンロード可能です。
使用方法はユーザーズマニュアルをご覧ください。

USBドライバ USBドライバ


評価ツール

本製品添付ドキュメントに記載のURLからダウンロード可能です。
使用方法はユーザーズマニュアルをご覧ください。
